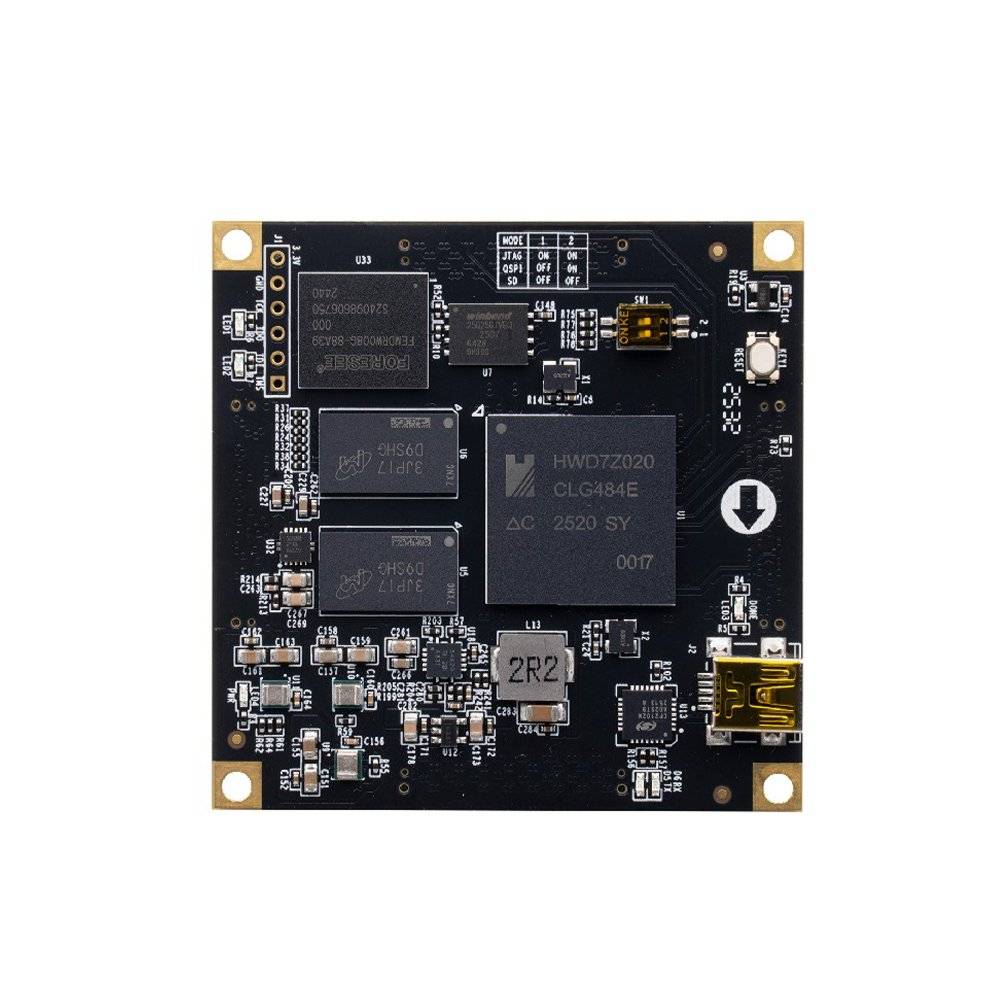

Name: C7Z021G SoM SoC Zynq de China – PBC7Z021G
Price: 141 USD
Availability: InStock

Especificaciones

Fuente de datos: página oficial de productos www.profpga.net

El C7Z021G es un módulo SoC de arquitectura ZYNQ 100 % de China. Lleva el chip industrial de China HWD7Z020-1CLG484, que integra procesadores ARM Cortex-A9 de dos núcleos y lógica programable FPGA en una arquitectura heterogénea. Con un rango de funcionamiento ultraamplio de -55 °C a 125 °C y un tamaño compacto de 60×60×8,4 mm, es compatible de forma nativa con el entorno de desarrollo Vivado sin parches adicionales. Destacando por su alta integración, alta fiabilidad y claras ventajas de coste, es una plataforma de hardware núcleo ideal para sistemas embebidos de China, terminales inteligentes, control industrial, dispositivos médicos y escenarios aeroespaciales.

Parámetro	Especificación
Modelo de SoM	C7Z021G
Modelo de chip FPGA	HWD7Z020-1CLG484
Chip ARM	Dual-core ARM Cortex-A9 (800MHz)
DDR	DDR3 1GB
Grado del chip	Industrial; operating temperature range: -55°C to 125°C
Celdas lógicas	85K
LUT	53,200
Flip-Flops	106,400
DSP	220
Block RAM	4.9Mb
Flash eMMC	8GB
Flash QSPI	256Mbit
PS MIO	39
E/S PL	198
Pares diferenciales LVDS	48
E/S configurable por voltaje	100
DDR3 Configuration	32bit bus, up to 1066Mbps
QSPI Flash Configuration	1× 32MB QSPI Flash for FPGA user data storage
eMMC Flash Configuration	8GB capacity for system mass storage
Puerto JTAG	6-pin JTAG header reserved for download and debug
Convertidor AD	2 ADC, on-chip ADC measures on-die voltage and temperature, 1Mbps sampling
Osciladores	1× 33.33MHz active oscillator (PS); 1× 50MHz active oscillator (PL)
USB serie	1 USB-to-serial port, provides 5V power and PC communication
Pulsadores	1 reset button
Conectores	4× 80-pin Panasonic connectors (PS 39, PL 198)
LED	2 power LEDs, 1 PS-controlled, 1 PL-controlled
Interruptor DIP	Configures PS boot modes, e.g. JTAG/QSPI/SD card
Voltaje de entrada	5V
Dimensiones	60mm × 60mm × 8.4mm

Escenarios de aplicación típicos

Una plataforma, múltiples funciones

Control industrial

Los entornos industriales imponen requisitos estrictos a los equipos de control: amplio rango de temperatura, inmunidad a interferencias y latencia determinista. La FPGA gestiona control en tiempo real, análisis de protocolos y adquisición de E/S de alta velocidad con lógica paralela reconfigurable, proporcionando una base de hardware altamente fiable para expansión de PLC, control de movimiento y buses de comunicación industrial. Las placas de grado industrial de Duyuan soportan un amplio rango de temperatura de -40~85 °C y suministro estable a largo plazo, ayudando a los dispositivos a pasar de la verificación de prototipos a la producción en masa.

Electrónica médica

Los equipos médicos exigen los más altos niveles de calidad de imagen, rendimiento en tiempo real y fiabilidad. La FPGA proporciona canalizaciones de baja latencia y hardware altamente fiable para ISP de endoscopios, procesamiento de imágenes médicas y control de dispositivos, ayudando a los dispositivos médicos con base en China a lograr un desarrollo independiente y controlable en mejora de imagen, protocolos de interfaz y miniaturización de sistemas.

Investigación y prototipado

Desde laboratorios universitarios hasta la preinvestigación empresarial, verificar rápidamente algoritmos y arquitecturas de hardware es el primer paso crítico para el éxito de un proyecto. Las placas de desarrollo FPGA y los SoM de Duyuan proporcionan ricas interfaces de alta velocidad, diseños de referencia completos y soporte técnico de extremo a extremo para verificación de prototipos ASIC, adquisición de datos de alta velocidad, desarrollo de instrumentos e investigación académica, ayudando a los equipos a convertir ideas en sistemas de hardware funcionales rápidamente.
