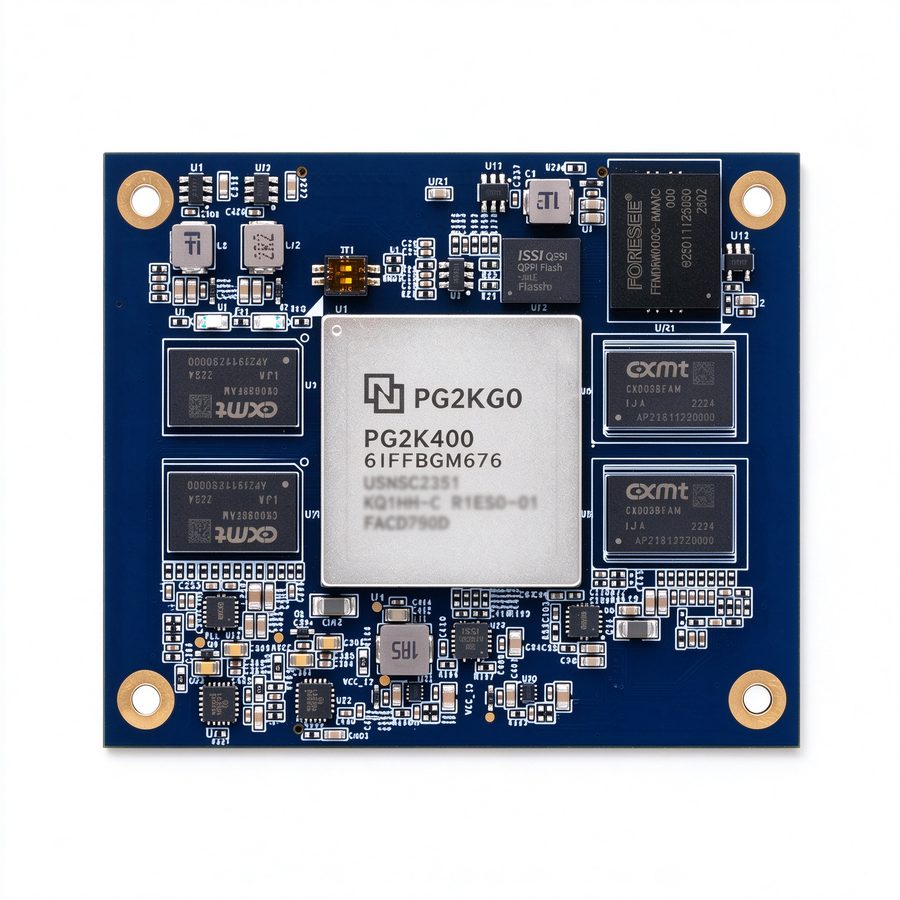

La DUPG2K400 está construida sobre el chip SoPC Pango Kosmo-2 PG2K400-6IFFBGM676, e integra un Cortex-A53 de dos núcleos y 64 bits (1 GHz) con un FPGA de 349.440 celdas lógicas, además de 900 bloques DSP, 19,4 Mb de Block RAM, 8 transceptores de alta velocidad HSST de 12,5 Gbps y un bloque rígido PCIe Gen3 x8. Tanto el lado PU como el lado PA disponen de 2 GB DDR4, con 8 GB eMMC, 32 MB OSPI y 16 MB de Flash QSPI a bordo. Siguiendo la arquitectura SoM de núcleo + placa base, resuelve la debilidad genérica de dejar todas las interfaces de alta velocidad al FMC con seis mejoras: puerto óptico SFP+ 10G a bordo, doble Ethernet Gigabit, ranura M.2 NVMe, USB 3.0, entrada + salida HDMI y una solución integrada de refrigeración activa, orientada a visión artificial, pasarelas industriales, IA de borde, imagen médica y escenarios de procesamiento de vídeo/imagen. Se admiten capacidad de almacenamiento personalizada, número de puertos ópticos, BOM 100 % nacional y suministro en volumen; la configuración final está sujeta a confirmación comercial.
La interfaz, refrigeración, estructura y suministro por lotes pueden personalizarse según proyecto · respondemos en 1 día laborable tras el envío.
La DUPG2K400 está construida sobre el chip SoPC Pango Kosmo-2 PG2K400-6IFFBGM676, e integra un Cortex-A53 de dos núcleos y 64 bits (1 GHz) con un FPGA de 349.440 celdas lógicas, además de 900 bloques DSP, 19,4 Mb de Block RAM, 8 transceptores de alta velocidad HSST de 12,5 Gbps y un bloque rígido PCIe Gen3 x8. Tanto el lado PU como el lado PA disponen de 2 GB DDR4, con 8 GB eMMC, 32 MB OSPI y 16 MB de Flash QSPI a bordo. Siguiendo la arquitectura SoM de núcleo + placa base, resuelve la debilidad genérica de dejar todas las interfaces de alta velocidad al FMC con seis mejoras: puerto óptico SFP+ 10G a bordo, doble Ethernet Gigabit, ranura M.2 NVMe, USB 3.0, entrada + salida HDMI y una solución integrada de refrigeración activa, orientada a visión artificial, pasarelas industriales, IA de borde, imagen médica y escenarios de procesamiento de vídeo/imagen. Se admiten capacidad de almacenamiento personalizada, número de puertos ópticos, BOM 100 % nacional y suministro en volumen; la configuración final está sujeta a confirmación comercial.
| Parámetro | Especificación |
|---|---|
| Modelo de producto | DUPG2K400 V1.0 |
| Modelo de chip SoC | Pango Kosmo-2 PG2K400-6IFFBGM676 |
| Sistema de procesamiento (PU) | Dual-core 64-bit Cortex-A53, default 1.0 GHz |
| Temperatura de funcionamiento | Industrial grade, -40℃ ~ 85℃ |
| Lógica programable (PA) | 349,440 logic cells / 218,400 LUT / 436,800 flip-flops |
| Memoria en chip | Block RAM 19.4 Mb (540 × 36 Kb) |
| Bloques DSP | 900 APM |
| Recursos de reloj | GPLL × 8 + PPLL × 8 |
| ADC Hard Block | 1 on-board |
| Transceptores de alta velocidad | 8 × HSSTHP, 12.5 Gbps per channel |
| PCI Express | On-chip hard block PCIe Gen3 x8 |
| MIPI DPHY | 2 × 4-lane MIPI input + 1 × 4-lane MIPI output (2.5 Gbps/lane) |
| E/S de usuario | PU MIO 37; PA HRIO 96, HPIO 16 |
| Memoria a bordo (PU) | 2 GB DDR4 (CXMT) |
| Memoria a bordo (PA) | 2 GB DDR4 (CXMT) |
| Flash eMMC | 8 GB (FORESEE) |
| Flash OSPI (PU) | 32 MB |
| Flash QSPI (PA) | 16 MB (ISSI) |
| Optical Interface (Optimized) | On-board 1 × SFP+ cage (HSST direct, 1/10G optical module) |
| Ethernet (Optimized) | Dual Gigabit RJ45: 1 data/uplink + 1 management (generic boards have only 1) |
| Expansión NVMe (optimizada) | On-board M.2 M-key slot, PCIe Gen3 x4, NVMe SSD support |
| USB (Optimized) | 1 × USB3.0 Type-A (5 Gbps) + 2 × USB2.0 Type-A HOST |
| Video Interface (Optimized) | 1 × HDMI input (1080P60, on-board decoder) + 1 × HDMI output (1080P60) |
| Cámara MIPI | 2 × 15-pin FPC MIPI CSI-2 connectors (direct 4-lane DPHY) |
| Expansión FMC HPC | 1 FMC HPC: 34 pairs LA differential + 2 clock pairs + high-speed pairs |
| Bus CAN | 2 CAN-FD channels (CAN 2.0A/B compatible) |
| Interfaz de visualización LVDS | 1 × 40-pin FPC LVDS (compatible with 7-inch touchscreen) |
| Interfaz de depuración | USB-UART · 10-pin standard JTAG |
| Interacción de usuario | 7 × LED (core 2 + base 5) + 2 × button + 1 × reset |
| Power Supply (Optimized) | +12V/5A (60W, generic boards are 12V/3A 36W) |
| Estructura del PCB | Core board 80×60mm (16 layers) · base board 190×120mm (12 layers) |
El despliegue de modelos de IA exige una combinación equilibrada de potencia de cómputo, ancho de banda y eficiencia energética. Con paralelismo de hardware, rutas de datos reconfigurables y ricas interfaces de alta velocidad, FPGA y MPSoC ofrecen cómputo heterogéneo de baja latencia y alta eficiencia energética para inferencia CNN/YOLO, aceleración Vitis-AI y terminales de inteligencia en el borde, permitiendo una rápida migración de algoritmos y despliegue de productos.
Los entornos industriales imponen requisitos estrictos a los equipos de control: amplio rango de temperatura, inmunidad a interferencias y latencia determinista. La FPGA gestiona control en tiempo real, análisis de protocolos y adquisición de E/S de alta velocidad con lógica paralela reconfigurable, proporcionando una base de hardware altamente fiable para expansión de PLC, control de movimiento y buses de comunicación industrial. Las placas de grado industrial de Duyuan soportan un amplio rango de temperatura de -40~85 °C y suministro estable a largo plazo, ayudando a los dispositivos a pasar de la verificación de prototipos a la producción en masa.
Los equipos médicos exigen los más altos niveles de calidad de imagen, rendimiento en tiempo real y fiabilidad. La FPGA proporciona canalizaciones de baja latencia y hardware altamente fiable para ISP de endoscopios, procesamiento de imágenes médicas y control de dispositivos, ayudando a los dispositivos médicos con base en China a lograr un desarrollo independiente y controlable en mejora de imagen, protocolos de interfaz y miniaturización de sistemas.
El vídeo 4K/8K, la visión artificial y las cámaras industriales imponen requisitos estrictos de latencia de extremo a extremo y cobertura de interfaces. Con rutas de vídeo directas en hardware y canalizaciones paralelas, la FPGA ofrece procesamiento determinista a nivel de microsegundos en codificación/decodificación de vídeo, preprocesamiento de imagen, interfaces multiprotocolo y transporte de baja latencia, soportando personalización profunda de servicios de vídeo y algoritmos de visión.
