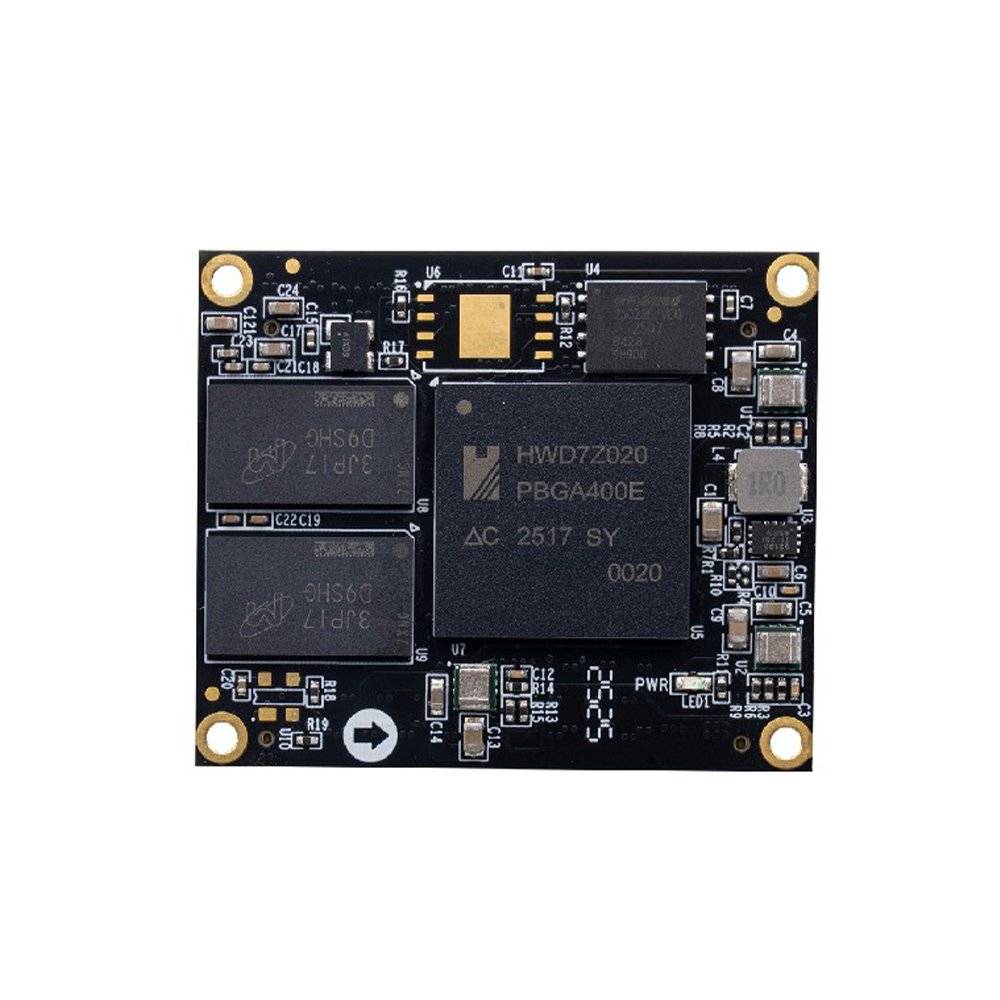

Name: C7Z020G SoM SoC Zynq de China – PBC7Z020G
Price: 113 USD
Availability: InStock

Especificaciones

Fuente de datos: página oficial de productos www.profpga.net

El C7Z020G es un módulo SoC de arquitectura ZYNQ de China, construido sobre el chip industrial de China HWD7Z020-1PBGA400, que integra ARM Cortex-A9 de dos núcleos y lógica programable FPGA en una arquitectura heterogénea. Con un rango de temperatura ultraamplio de -55 °C a 125 °C, tamaño ultracompacto de 35×42×5,5 mm, compatibilidad nativa con Vivado sin parches y alta relación coste-eficacia, es una plataforma núcleo ideal para sistemas embebidos miniaturizados, control industrial, dispositivos médicos, aeroespacial y escenarios de sustitución de China.

Parámetro	Especificación
Modelo de SoM	C7Z020G
Modelo de chip FPGA	HWD7Z020-1PBGA400
Chip ARM	Dual-core ARM Cortex-A9 (800MHz)
Memoria DDR	DDR3 1GB
Grado del chip	Industrial; operating temperature range -55°C ~ 125°C
Celdas lógicas	85K
LUT	53,200
Flip-Flops	106,400
DSP	220
Block RAM	4.9Mb
Flash eMMC	8GB
Flash QSPI	256Mbit
PS MIO	39
E/S PL	198
Pares diferenciales LVDS	48
E/S configurable por voltaje	100
DDR3 Configuration	32bit bus, up to 1066Mbps
QSPI Flash Configuration	1× 32MB QSPI Flash for FPGA user data storage
Convertidor AD	2 ADC, on-chip ADC measures on-die voltage and temperature, 1Mbps sampling
Oscilador	1× 33.33MHz active oscillator providing PS clock source
Conectores	2× 120-pin Panasonic connectors
LED	1 power LED
Voltaje de entrada	5V
Dimensiones	35mm × 42mm × 5.5mm

Escenarios de aplicación típicos

Una plataforma, múltiples funciones

Control industrial

Los entornos industriales imponen requisitos estrictos a los equipos de control: amplio rango de temperatura, inmunidad a interferencias y latencia determinista. La FPGA gestiona control en tiempo real, análisis de protocolos y adquisición de E/S de alta velocidad con lógica paralela reconfigurable, proporcionando una base de hardware altamente fiable para expansión de PLC, control de movimiento y buses de comunicación industrial. Las placas de grado industrial de Duyuan soportan un amplio rango de temperatura de -40~85 °C y suministro estable a largo plazo, ayudando a los dispositivos a pasar de la verificación de prototipos a la producción en masa.

Electrónica médica

Los equipos médicos exigen los más altos niveles de calidad de imagen, rendimiento en tiempo real y fiabilidad. La FPGA proporciona canalizaciones de baja latencia y hardware altamente fiable para ISP de endoscopios, procesamiento de imágenes médicas y control de dispositivos, ayudando a los dispositivos médicos con base en China a lograr un desarrollo independiente y controlable en mejora de imagen, protocolos de interfaz y miniaturización de sistemas.

Investigación y prototipado

Desde laboratorios universitarios hasta la preinvestigación empresarial, verificar rápidamente algoritmos y arquitecturas de hardware es el primer paso crítico para el éxito de un proyecto. Las placas de desarrollo FPGA y los SoM de Duyuan proporcionan ricas interfaces de alta velocidad, diseños de referencia completos y soporte técnico de extremo a extremo para verificación de prototipos ASIC, adquisición de datos de alta velocidad, desarrollo de instrumentos e investigación académica, ayudando a los equipos a convertir ideas en sistemas de hardware funcionales rápidamente.
