DUF7020S Kit de desarrollo SoM con stamp-hole Fudan Micro JFMQL20S400
€779Impuestos no incluidos Ver detalles →

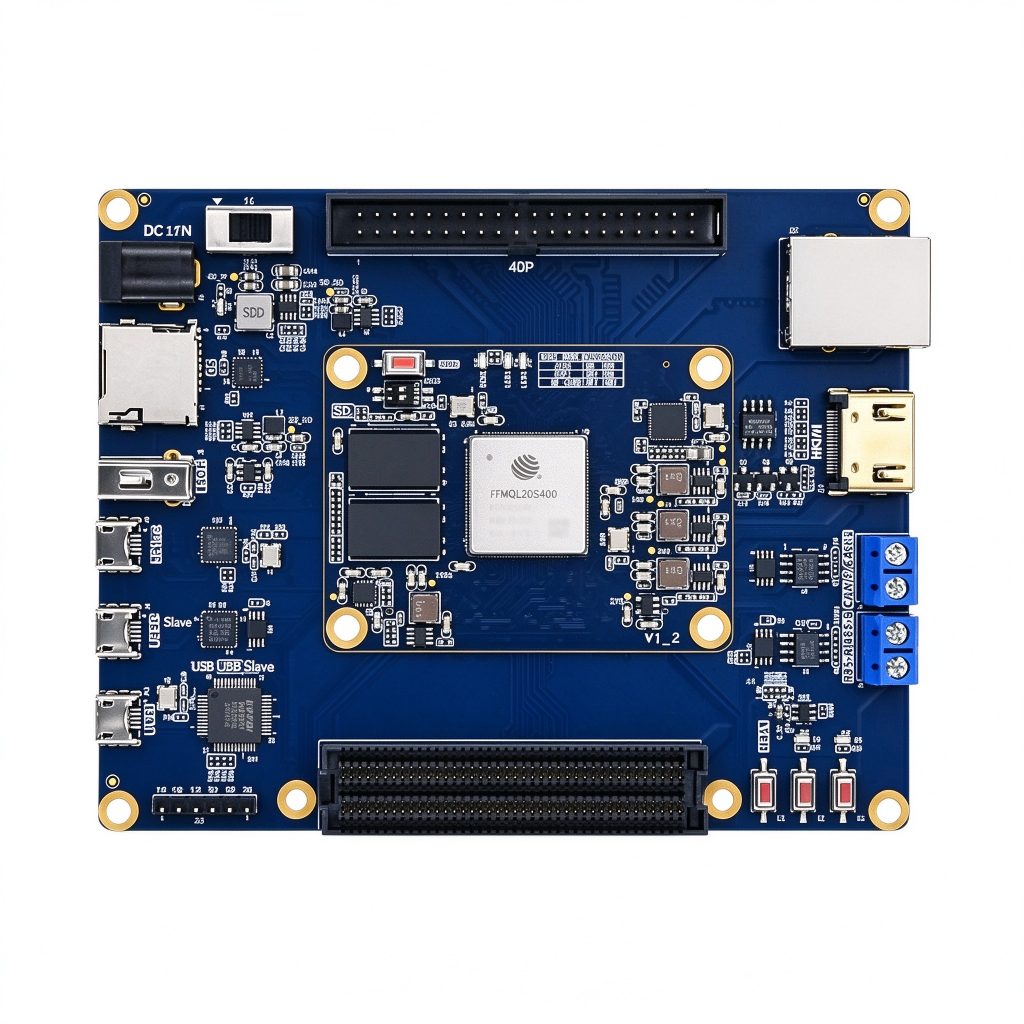

La placa de desarrollo DUF7020F está basada en el SoC de cómputo heterogéneo industrial Fudan Micro JFMQL20S400 (familia PSOC700), e integra un sistema de procesamiento ARM Cortex-A7 de cuatro núcleos (PS, 800 MHz) y lógica programable (PL: 85K celdas lógicas, 53.200 LUT, 220 bloques DSP, 4,9 Mb de Block RAM), con 2 GB DDR3 y 8 GB de almacenamiento eMMC a bordo. La placa base incorpora un conector de expansión FMC-LPC (72 E/S), doble Ethernet (Gigabit por el lado PS + Fast Ethernet por el lado PL), salida de vídeo HDMI 1.4, tarjeta SD, USB 2.0 Host/Device, buses industriales RS485/CAN, además de un RTC y un watchdog por hardware. Es compatible con desarrollo bare-metal, RTOS y Linux, y es una plataforma ideal para pasarelas de control industrial, educación e investigación, y sustitución nacional rentable: adecuada para aplicaciones industriales de alta fiabilidad y misiones críticas.
La interfaz, refrigeración, estructura y suministro por lotes pueden personalizarse según proyecto · respondemos en 1 día laborable tras el envío.
La placa de desarrollo DUF7020F está basada en el SoC de cómputo heterogéneo industrial Fudan Micro JFMQL20S400 (familia PSOC700), e integra un sistema de procesamiento ARM Cortex-A7 de cuatro núcleos (PS, 800 MHz) y lógica programable (PL: 85K celdas lógicas, 53.200 LUT, 220 bloques DSP, 4,9 Mb de Block RAM), con 2 GB DDR3 y 8 GB de almacenamiento eMMC a bordo.
La placa base incorpora un conector de expansión FMC-LPC (72 E/S), doble Ethernet (Gigabit por el lado PS + Fast Ethernet por el lado PL), salida de vídeo HDMI 1.4, tarjeta SD, USB 2.0 Host/Device, buses industriales RS485/CAN, además de un RTC y un watchdog por hardware. Es compatible con desarrollo bare-metal, RTOS y Linux, y es una plataforma ideal para pasarelas de control industrial, educación e investigación, y sustitución nacional rentable: adecuada para aplicaciones industriales de alta fiabilidad y misiones críticas.
| Parámetro | Especificación |
|---|---|
| Modelo de producto | DUF7020F V1.0 |
| SoC principal | Fudan Micro JFMQL20S400 (PSOC7000 family) |
| Sistema de procesamiento (PS) | Quad-core ARM Cortex-A7 @ 800MHz |
| Lógica programable (PL) | 85K logic cells · 53,200 LUTs · 106,400 flip-flops · 220 DSP slices · 4.9Mb block RAM |
| Grado de temperatura | Industrial -40℃ to 85℃ |
| E/S de usuario | 30 MIO (PS) · 116 single-ended I/O (PL), 1.8V / 2.5V / 3.3V adjustable |
| Memoria a bordo | 2GB DDR3 (shared PS/PL) |
| Almacenamiento a bordo | 8GB eMMC · 512Mb QSPI Flash |
| Opciones de arranque | JTAG · QSPI · eMMC · SD card (DIP switch selectable) |
| Relojes a bordo | 1×33.333MHz single-ended oscillator (PS) + 1×50MHz single-ended oscillator (PL) + RTC |
| Conector FMC | 1 × FMC LPC (72 I/O) |
| Red | 2 Ethernet ports (1× PS Gigabit + 1× PL Fast Ethernet) |
| Pantalla | 1 × HDMI 1.4 output |
| Otras E/S | SD card · USB 2.0 Host ×1 · USB 2.0 Device ×1 · UART ×1 · RS485 ×1 · CAN ×1 · 40-pin expansion header · user LEDs ×4 · buttons ×4 · hardware watchdog |
| Tamaño del SoM | 60 × 45 mm · all I/O via board-to-board connectors |
| Tamaño de la portadora | 120 × 95 mm · ENIG finish |
| Alimentación | +12V / 1A DC input |
| Parámetro | Fudan Micro JFMQL20S400-1CLG484I | Xilinx XC7Z020-1CLG484I (Industrial) |
|---|---|---|
| Nodo de proceso | 28nm HKMG domestic | 28nm TSMC HPL |
| Procesador PS | Dual Cortex-A9 @ 667MHz | Dual Cortex-A9 @ 766MHz |
| Celdas lógicas PL | 85,000 | 85,000 |
| Bloques DSP PL | 220 | 220 |
| Block RAM PL | 4.9 Mb | 4.9 Mb |
| Encapsulado | FCBGA484 | FCBGA484 |
| Rango de temperatura | Industrial -40~+85°C | Industrial -40~+100°C TJ |
| Cadena de herramientas | Vivado compatible | Vivado native |
| Suministro | Domestic, no export control | Imported, US EAR controlled |
Los entornos industriales imponen requisitos estrictos a los equipos de control: amplio rango de temperatura, inmunidad a interferencias y latencia determinista. La FPGA gestiona control en tiempo real, análisis de protocolos y adquisición de E/S de alta velocidad con lógica paralela reconfigurable, proporcionando una base de hardware altamente fiable para expansión de PLC, control de movimiento y buses de comunicación industrial. Las placas de grado industrial de Duyuan soportan un amplio rango de temperatura de -40~85 °C y suministro estable a largo plazo, ayudando a los dispositivos a pasar de la verificación de prototipos a la producción en masa.
Los equipos médicos exigen los más altos niveles de calidad de imagen, rendimiento en tiempo real y fiabilidad. La FPGA proporciona canalizaciones de baja latencia y hardware altamente fiable para ISP de endoscopios, procesamiento de imágenes médicas y control de dispositivos, ayudando a los dispositivos médicos con base en China a lograr un desarrollo independiente y controlable en mejora de imagen, protocolos de interfaz y miniaturización de sistemas.
Desde laboratorios universitarios hasta la preinvestigación empresarial, verificar rápidamente algoritmos y arquitecturas de hardware es el primer paso crítico para el éxito de un proyecto. Las placas de desarrollo FPGA y los SoM de Duyuan proporcionan ricas interfaces de alta velocidad, diseños de referencia completos y soporte técnico de extremo a extremo para verificación de prototipos ASIC, adquisición de datos de alta velocidad, desarrollo de instrumentos e investigación académica, ayudando a los equipos a convertir ideas en sistemas de hardware funcionales rápidamente.
