Inicio/Centro de productos/FPGA chino/C7K325G SoM Kintex-7 de China – PBC7K325G
FPGA chino Sustitución de China Industrial -40~85 °C

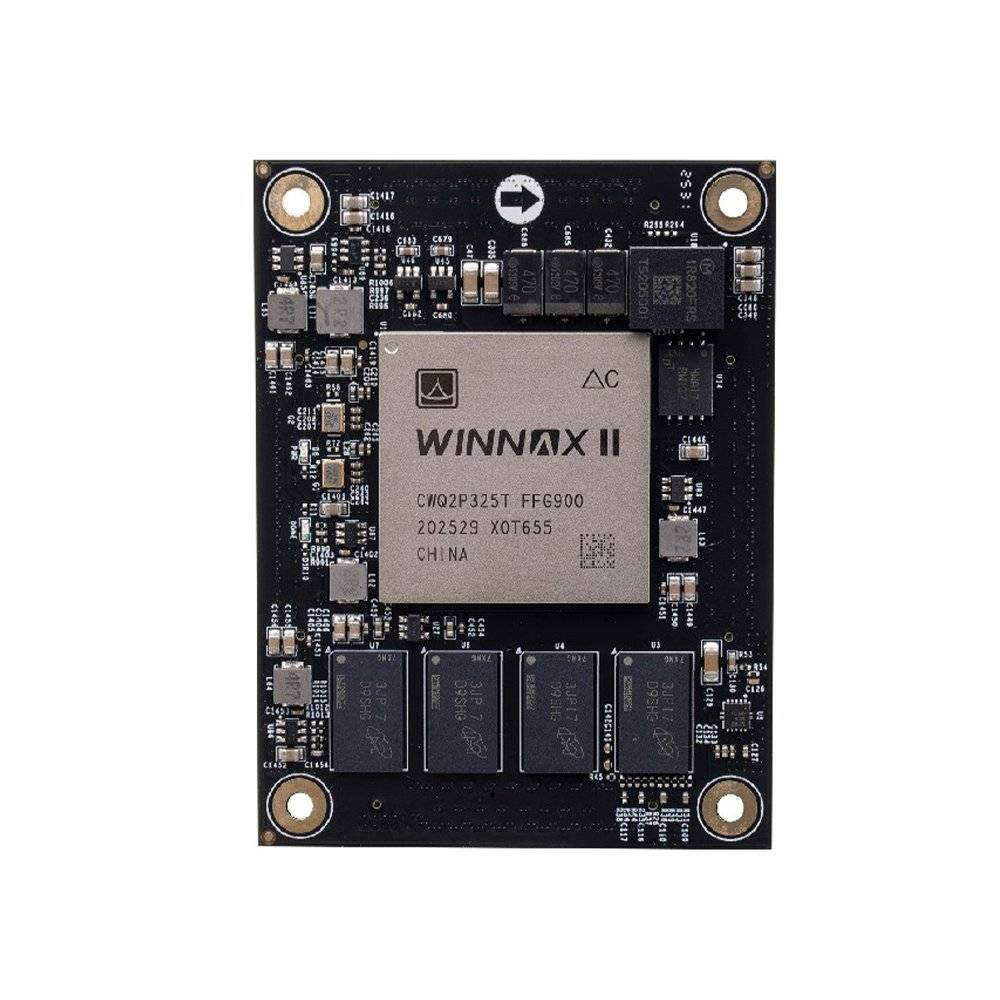

C7K325G SoM Kintex-7 de China – PBC7K325G

Modelo de placa: C7K325G

El SoM FPGA de China C7K325G está construido sobre el chip FPGA industrial de China CWQ2P325T-FFG900, que opera de forma estable entre -40 °C y 85 °C. Siguiendo la arquitectura Kintex-7, integra 326K celdas lógicas, 16 transceptores de alta velocidad GTX y 2 GB de DDR3 de gran capacidad. Totalmente compatible con el ecosistema de desarrollo Vivado sin parches adicionales, ofrece alta fiabilidad, rentabilidad y fácil integración: una plataforma núcleo ideal para sustitución de China y escenarios de control embebido de alto rendimiento.

€283 Impuestos no incluidos · se admiten lotes y personalización
Chip de desarrollo propio de China, núcleo totalmente independiente y controlable
16 transceptores GTX (12,5 Gb/s) + PCIe Gen2
2GB DDR3 (64 bits/1600 Mbps)
276 E/S, 46 pares LVDS, 92 E/S configurables por voltaje
Totalmente compatible con el ecosistema Vivado, sin parches adicionales

La interfaz, refrigeración, estructura y suministro por lotes pueden personalizarse según proyecto · respondemos en 1 día laborable tras el envío.

Especificaciones

Fuente de datos: página oficial de productos www.profpga.net

El SoM FPGA de China C7K325G está construido sobre el chip FPGA industrial de China CWQ2P325T-FFG900, que opera de forma estable entre -40 °C y 85 °C. Siguiendo la arquitectura Kintex-7, integra 326K celdas lógicas, 16 transceptores de alta velocidad GTX y 2 GB de DDR3 de gran capacidad. Totalmente compatible con el ecosistema de desarrollo Vivado sin parches adicionales, ofrece alta fiabilidad, rentabilidad y fácil integración: una plataforma núcleo ideal para sustitución de China y escenarios de control embebido de alto rendimiento.

Parámetro Especificación
Modelo de SoM C7K325G
Modelo de chip FPGA CWQ2P325T-FFG900
Memoria DDR DDR3 2GB
Grado del chip Industrial; temperature range: -40°C ~ 85°C
Celdas lógicas 326,080
LUT 50,950
Flip-Flops 407,600
DSP 840
Block RAM 16,020Kb
Flash QSPI 128Mbit
N.º de E/S 276
Pares diferenciales LVDS 46
PCIe Gen2 1
Transceptores 16
E/S configurable por voltaje 92
DDR3 Configuration 4× 512MB DDR3, 64bit bus, up to 1600Mbps
QSPI Flash Configuration 1× 16MB QSPI Flash for FPGA user data storage
Osciladores High-precision LVDS active differential oscillators: 200MHz system clock; 125MHz transceiver clock
Transceptores 16 GTX, 12.5Gb/s each
PCIe PCI Express 2.0 supported
XADC 1× 12-bit, 1Mbps sampling AD
LED 1 PWR LED; 1 DONE configuration LED
Conectores 4× 120-pin Panasonic connectors
Voltaje de entrada 5V
Dimensiones 60mm × 80mm × 11.5mm

Escenarios de aplicación típicos

Una plataforma, múltiples funciones
