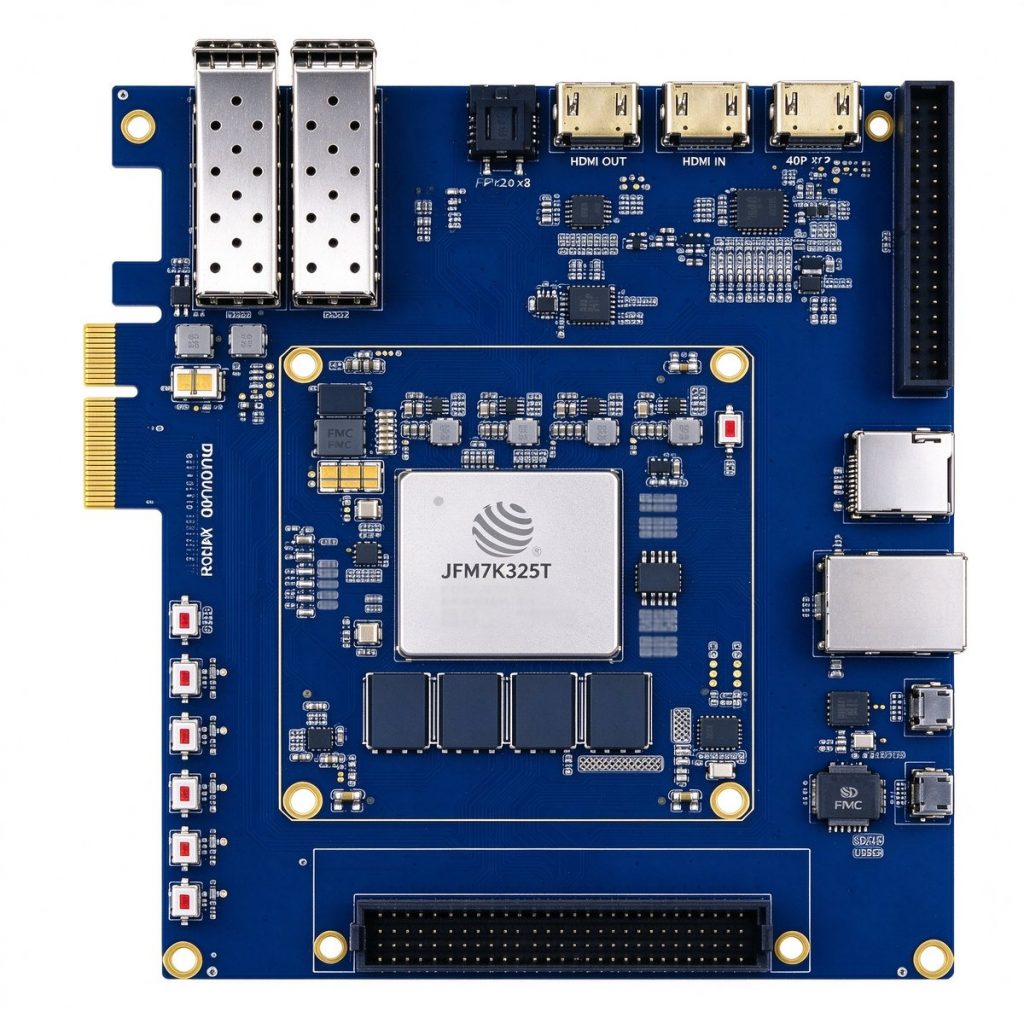

La placa de desarrollo DUK7325T está construida sobre el FPGA industrial Fudan Microelectronics JFM7K325T (compatible con la cadena de herramientas Vivado, industrial -40 °C a +85 °C), e integra 326K celdas lógicas, 50,9K LUT, 840 bloques DSP y 16 Mb de Block RAM, con 16 pares de transceptores GTX (hasta 6,6 Gbps por vía) y un núcleo rígido PCIe 2.0 x8. El núcleo de 83,8×64,8 mm integra 4 GB DDR3 (64 bits, hasta 1866 Mbps) y 256 Mb de Flash QSPI; la placa base de 165×108 mm con acabado ENIG dispone de FMC HPC (8 pares GT, 168 E/S), 2 interfaces ópticas SFP+, HDMI 4K entrada/salida con bucle, Ethernet Gigabit, tarjeta SD, USB-JTAG y UART, además de relojes diferenciales de 200 MHz y 125 MHz. Orientada a control industrial (PLC, control de movimiento, esclavos EtherCAT y conversión de protocolos), procesamiento de vídeo e imagen (bucle HDMI 4K, multiplexado de vídeo multicanal y preprocesado por hardware), comunicaciones (enlaces ópticos 2×SFP+, bucle de protocolos Aurora/Ethernet) e investigación y creación de prototipos (circuitos digitales, principios de comunicaciones y laboratorios de sistemas embebidos); el JFM7K325T es compatible con el XC7K325T, permitiendo una localización fluida para proyectos de energía, transporte ferroviario y equipos de alta fiabilidad: una opción rentable para visión industrial y plataformas de localización. El núcleo y la placa base se suman como un conjunto completo, con hijas FMC ADC/DAC opcionales; la configuración final está sujeta a confirmación comercial.
La interfaz, refrigeración, estructura y suministro por lotes pueden personalizarse según proyecto · respondemos en 1 día laborable tras el envío.
La placa de desarrollo DUK7325T está construida sobre el FPGA industrial Fudan Microelectronics JFM7K325T (compatible con la cadena de herramientas Vivado, industrial -40 °C a +85 °C), e integra 326K celdas lógicas, 50,9K LUT, 840 bloques DSP y 16 Mb de Block RAM, con 16 pares de transceptores GTX (hasta 6,6 Gbps por vía) y un núcleo rígido PCIe 2.0 x8. El núcleo de 83,8×64,8 mm integra 4 GB DDR3 (64 bits, hasta 1866 Mbps) y 256 Mb de Flash QSPI; la placa base de 165×108 mm con acabado ENIG dispone de FMC HPC (8 pares GT, 168 E/S), 2 interfaces ópticas SFP+, HDMI 4K entrada/salida con bucle, Ethernet Gigabit, tarjeta SD, USB-JTAG y UART, además de relojes diferenciales de 200 MHz y 125 MHz. Orientada a control industrial (PLC, control de movimiento, esclavos EtherCAT y conversión de protocolos), procesamiento de vídeo e imagen (bucle HDMI 4K, multiplexado de vídeo multicanal y preprocesado por hardware), comunicaciones (enlaces ópticos 2×SFP+, bucle de protocolos Aurora/Ethernet) e investigación y creación de prototipos (circuitos digitales, principios de comunicaciones y laboratorios de sistemas embebidos); el JFM7K325T es compatible con el XC7K325T, permitiendo una localización fluida para proyectos de energía, transporte ferroviario y equipos de alta fiabilidad: una opción rentable para visión industrial y plataformas de localización. El núcleo y la placa base se suman como un conjunto completo, con hijas FMC ADC/DAC opcionales; la configuración final está sujeta a confirmación comercial.
| Parámetro | Especificación |
|---|---|
| Modelo de producto | DUK7325T V1.0 |
| FPGA | Fudan Microelectronics JFM7K325T (speed grade 2, industrial -40°C to +85°C, Vivado compatible) |
| Celdas lógicas / LUT / Flip-Flops | 326K Logic Cells · 50.9K LUTs · 407.6K Flip-Flops |
| DSP / Block RAM | 840 DSP Slices · 16 Mb Total Block RAM |
| Transceptores GTX | 16 TX/RX pairs, up to 6.6 Gbps per lane |
| PCI Express | 1 hard-core PCIe Gen2 x8 (5.0 GT/s) |
| E/S de usuario | 288 single-ended / 144 differential pairs (1.8V / 2.5V / 3.3V configurable, default 3.3V) |
| Memoria a bordo | 4GB DDR3 / 64-bit (up to 1866 Mbps) |
| Flash de configuración | 256Mb QSPI (boot files and user files) |
| Relojes a bordo | 1×200MHz differential oscillator (FPGA) + 1×125MHz differential oscillator (GTX reference) |
| Interfaz FMC | 1 × FMC HPC (8 GTX pairs, 168 IO) |
| Interfaz óptica | 2 × SFP+ (1G/10G auto-negotiation) |
| Interfaz de vídeo | HDMI 4K input ×1 + HDMI output ×1 (loopback supported) |
| Otras interfaces | Gigabit Ethernet · SD card · USB-JTAG · UART · 5 user LEDs + 5 buttons · 40P expansion header |
| Placa núcleo | 83.8 × 64.8 mm · board-to-board connector breaks out all I/O |
| Placa portadora | 165 × 108 mm · ENIG finish |
| Alimentación | +12V / 3A DC input |
| Parámetro | Fudan Micro JFM7K325T-2FFG900I | Xilinx XC7K325T-2FFG900I (Industrial) |
|---|---|---|
| Nodo de proceso | 28nm HKMG domestic | 28nm TSMC HPL |
| Celdas lógicas | 326,080 | 326,080 |
| Bloques DSP | 840 | 840 |
| Block RAM | 15.9 Mb | 15.9 Mb |
| Transceptores GTX | 16 pairs @ 12.5 Gbps | 16 pairs @ 12.5 Gbps |
| Encapsulado | FCBGA900 | FCBGA900 |
| Rango de temperatura | Industrial -40~+85°C | Industrial -40~+100°C TJ |
| Cadena de herramientas | Vivado compatible | Vivado native |
| Suministro | Domestic, no export control | Imported, US EAR controlled |
Las estaciones base 5G/6G y los equipos de red de alta velocidad imponen requisitos estrictos de procesamiento de protocolos, reenvío de datos y latencia determinista. Con transceptores de alta velocidad, pilas de protocolos reconfigurables y canalizaciones paralelas, la FPGA impulsa la comunicación óptica de 100G, el procesamiento de protocolos y la aceleración de seguridad de red, proporcionando una plataforma de hardware de alto rendimiento y baja latencia, desde I+D hasta la producción en masa.
Los entornos industriales imponen requisitos estrictos a los equipos de control: amplio rango de temperatura, inmunidad a interferencias y latencia determinista. La FPGA gestiona control en tiempo real, análisis de protocolos y adquisición de E/S de alta velocidad con lógica paralela reconfigurable, proporcionando una base de hardware altamente fiable para expansión de PLC, control de movimiento y buses de comunicación industrial. Las placas de grado industrial de Duyuan soportan un amplio rango de temperatura de -40~85 °C y suministro estable a largo plazo, ayudando a los dispositivos a pasar de la verificación de prototipos a la producción en masa.
Desde laboratorios universitarios hasta la preinvestigación empresarial, verificar rápidamente algoritmos y arquitecturas de hardware es el primer paso crítico para el éxito de un proyecto. Las placas de desarrollo FPGA y los SoM de Duyuan proporcionan ricas interfaces de alta velocidad, diseños de referencia completos y soporte técnico de extremo a extremo para verificación de prototipos ASIC, adquisición de datos de alta velocidad, desarrollo de instrumentos e investigación académica, ayudando a los equipos a convertir ideas en sistemas de hardware funcionales rápidamente.
El vídeo 4K/8K, la visión artificial y las cámaras industriales imponen requisitos estrictos de latencia de extremo a extremo y cobertura de interfaces. Con rutas de vídeo directas en hardware y canalizaciones paralelas, la FPGA ofrece procesamiento determinista a nivel de microsegundos en codificación/decodificación de vídeo, preprocesamiento de imagen, interfaces multiprotocolo y transporte de baja latencia, soportando personalización profunda de servicios de vídeo y algoritmos de visión.
