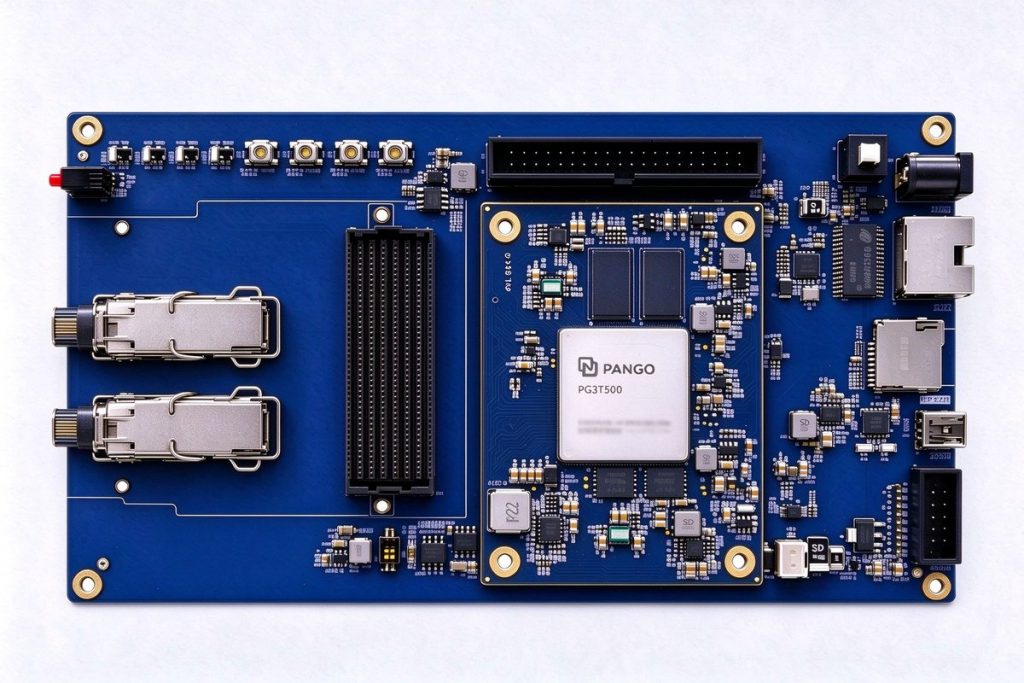

La DUPG3T500 está construida sobre el FPGA chino Pango Titan3 PG3T500-6IFFBG676, e integra 242.176 celdas lógicas LUT6, 529.760 celdas lógicas equivalentes, ~12.288 recursos DSP, un bloque rígido PCIe Gen4 x8 en el chip y 16 transceptores de alta velocidad MGT. Sigue una arquitectura SoM + placa base y ofrece cinco mejoras clave frente a plataformas genéricas: dos jaulas SFP+ a bordo conectan enlaces de alta velocidad directamente, sin tarjeta FMC+ para fibra 1G/10G; doble Ethernet (GbE + 2,5G) utiliza ambos EMAC en el chip, uno para gestión/subida y otro para adquisición de datos o sincronización de tiempo; DDR4 actualizado de 2 GB a 4 GB con ECC, orientado a procesamiento de vídeo/imagen, búfer de datos de radar y escenarios industriales de larga duración; 16 GB eMMC sustituyen a la Micro SD extraíble como dispositivo de arranque, ofreciendo resistencia a golpes y polvo para despliegue industrial; y el oscilador fijo de 200 MHz se sustituye por un reloj programable (clase Si5341, compatible con China) que admite salidas de 100/156,25/200 MHz y reloj recuperado SFP, cubriendo JESD204, sincronización entre placas y pruebas de diagrama de ojo PRBS. El aumento de BOM por las cinco mejoras totaliza aproximadamente 30–50 USD por unidad; el precio de referencia de 850 € es significativamente inferior al coste típico de implantación de ~1.200 USD+ de una placa genérica más una tarjeta SFP FMC+. El SoM puede enviarse de forma independiente para la migración del cliente de prototipo a producto.
La interfaz, refrigeración, estructura y suministro por lotes pueden personalizarse según proyecto · respondemos en 1 día laborable tras el envío.
La DUPG3T500 está construida sobre el FPGA chino Pango Titan3 PG3T500-6IFFBG676, e integra 242.176 celdas lógicas LUT6, 529.760 celdas lógicas equivalentes, ~12.288 recursos DSP, un bloque rígido PCIe Gen4 x8 en el chip y 16 transceptores de alta velocidad MGT. Sigue una arquitectura SoM + placa base y ofrece cinco mejoras clave frente a plataformas genéricas: dos jaulas SFP+ a bordo conectan enlaces de alta velocidad directamente, sin tarjeta FMC+ para fibra 1G/10G; doble Ethernet (GbE + 2,5G) utiliza ambos EMAC en el chip, uno para gestión/subida y otro para adquisición de datos o sincronización de tiempo; DDR4 actualizado de 2 GB a 4 GB con ECC, orientado a procesamiento de vídeo/imagen, búfer de datos de radar y escenarios industriales de larga duración; 16 GB eMMC sustituyen a la Micro SD extraíble como dispositivo de arranque, ofreciendo resistencia a golpes y polvo para despliegue industrial; y el oscilador fijo de 200 MHz se sustituye por un reloj programable (clase Si5341, compatible con China) que admite salidas de 100/156,25/200 MHz y reloj recuperado SFP, cubriendo JESD204, sincronización entre placas y pruebas de diagrama de ojo PRBS. El aumento de BOM por las cinco mejoras totaliza aproximadamente 30–50 USD por unidad; el precio de referencia de 850 € es significativamente inferior al coste típico de implantación de ~1.200 USD+ de una placa genérica más una tarjeta SFP FMC+. El SoM puede enviarse de forma independiente para la migración del cliente de prototipo a producto.
| Parámetro | Especificación |
|---|---|
| Modelo de placa | DUPG3T500 V1.0 |
| Chip FPGA | Pango Titan3 PG3T500-6IFFBG676 |
| Grado del chip | Industrial; temperature range -40°C ~ 85°C |
| Celdas lógicas LUT6 | 242,176 |
| Celdas lógicas equivalentes (LC) | 529,760 |
| Flip-Flops | 484,352 |
| RAM distribuida | 6.3 Mb |
| Block RAM en chip | DRM 616×36Kb + HRM 68×288Kb + APM 1804 |
| Recursos de reloj | GPLL ×4 / PPLL ×8 / FPLL ×7 |
| Transceptores de alta velocidad (MGT) | 16 channels |
| PCI Express | On-chip hard block PCIe Gen4 x8 (gold-finger version reserved) |
| Ethernet MAC | 2× EMAC |
| E/S de usuario | HPIO 98 / HDIO 54 |
| Memoria a bordo | 4GB DDR4 + ECC: 2× 2GB data dies (64-bit) + ECC parity |
| Almacenamiento de arranque | 16GB eMMC on-board (Micro SD slot retained for expansion) |
| Almacenamiento de configuración | 2× 32MB QSPI Flash (FPGA configuration + user data) |
| Fuente de reloj | Programmable clock (Si5341-class, China-compatible; 100/156.25/200MHz multi-output) |
| Interfaz de fibra | 2× SFP+ cages on-board (MGT direct, 1/10G optical modules) |
| Ethernet | Dual: 1× GbE RGMII + 1× 2.5G RGMII PHY |
| Expansión FMC+ | 1× FMC+: 34 LA differential pairs + 2 clock pairs + remaining MGT |
| Interfaz de depuración | USB-to-UART · 10-pin JTAG · 40-pin 2.54mm expansion header |
| Interacción de usuario | 7× LED + 4× push buttons + 1× reset |
| Alimentación | +12V input; on-board multi-rail power tree (0.85V/1.2V/1.8V/3.3V) |
| PCB | SoM 80×60mm · Carrier 190×106mm · 2× 240-pin board-to-board connectors |
| Refrigeración | Active: aluminum heat sink + fan (standard); passive heat sink optional |
Las estaciones base 5G/6G y los equipos de red de alta velocidad imponen requisitos estrictos de procesamiento de protocolos, reenvío de datos y latencia determinista. Con transceptores de alta velocidad, pilas de protocolos reconfigurables y canalizaciones paralelas, la FPGA impulsa la comunicación óptica de 100G, el procesamiento de protocolos y la aceleración de seguridad de red, proporcionando una plataforma de hardware de alto rendimiento y baja latencia, desde I+D hasta la producción en masa.
El radar de agrupación en fase y el radar de imagen imponen requisitos estrictos a las plataformas de procesamiento de señales: adquisición paralela multicanal, flujo de datos de alto rendimiento y baja latencia determinista. Con su arquitectura paralela reconfigurable, la FPGA sirve como núcleo del procesamiento de señales de radar, ofreciendo cómputo paralelo multicanal, de alto rendimiento y de baja latencia determinista en formación de haces, compresión de pulsos y detección de objetivos, además de soportar la reconfiguración de algoritmos y la evolución de la plataforma.
Los entornos industriales imponen requisitos estrictos a los equipos de control: amplio rango de temperatura, inmunidad a interferencias y latencia determinista. La FPGA gestiona control en tiempo real, análisis de protocolos y adquisición de E/S de alta velocidad con lógica paralela reconfigurable, proporcionando una base de hardware altamente fiable para expansión de PLC, control de movimiento y buses de comunicación industrial. Las placas de grado industrial de Duyuan soportan un amplio rango de temperatura de -40~85 °C y suministro estable a largo plazo, ayudando a los dispositivos a pasar de la verificación de prototipos a la producción en masa.
El vídeo 4K/8K, la visión artificial y las cámaras industriales imponen requisitos estrictos de latencia de extremo a extremo y cobertura de interfaces. Con rutas de vídeo directas en hardware y canalizaciones paralelas, la FPGA ofrece procesamiento determinista a nivel de microsegundos en codificación/decodificación de vídeo, preprocesamiento de imagen, interfaces multiprotocolo y transporte de baja latencia, soportando personalización profunda de servicios de vídeo y algoritmos de visión.
