La placa de desarrollo DUF7690T está basada en el FPGA industrial Fudan Micro JFM7VX690T36-2FFG1761I (compatible con la cadena de herramientas Vivado), e integra 693K celdas lógicas, 108K LUT, 3.600 bloques DSP y 52,9 Mb de Block RAM, con 36 pares de transceptores GTH (hasta 10,3 Gbps por canal) y un núcleo rígido PCIe 3.0 x8. El SoM de 100×80 mm integra 4 GB DDR3 (2×2 GB/64 bits) y arranque dual QSPI + BPI; la placa base de 220×130 mm incorpora 2× FMC HPC + 1× FMC LPC, 3×SFP+, 1×QSFP (40G), Ethernet Gigabit, SATA, tarjeta SD y USB-JTAG, con relojes diferenciales de 200 MHz + 125 MHz + 156,25 MHz. Aplicaciones típicas: para radio definida por software (SDR), combínela con hijas FMC AD9361/AD9371 para formas de onda estándar JSR, celdas pequeñas 5G y localización de estaciones terrenas de satélite; para procesamiento de señales de radar, los 3.600 DSP + 36 GTH soportan compresión de pulsos, formación de haz, DBF y frentes de imagen SAR; para adquisición de datos de alta velocidad, FMC HPC se conecta directamente a ADC/DAC ultrarrápidos AD9680/AD9152 con retorno por host PCIe 3.0 x8; para procesamiento de vídeo e imagen, agregue flujos de vídeo SFP+ multicanal, multiplexado de vídeo 8K y preprocesado de codificación/decodificación por hardware FPGA; para prototipado de comunicaciones de alta velocidad, utilice QSFP 40G + pilas de protocolo Aurora para comunicaciones ópticas 10G/40G, OTN y prototipado de fronthaul CPRI. La serie JFM7 es compatible con Vivado con rango industrial -40~85 °C, y puede sustituir al XC7VX690T en proyectos de localización de equipos de alta fiabilidad. El conjunto SoM + placa base se suministra como un ensamblaje completo, con hijas FMC ADC/DAC y SDR opcionales; la configuración final está sujeta a confirmación comercial. Precio de referencia desde 4.251 €, con soporte para pedidos en volumen y personalización de localización.
La interfaz, refrigeración, estructura y suministro por lotes pueden personalizarse según proyecto · respondemos en 1 día laborable tras el envío.

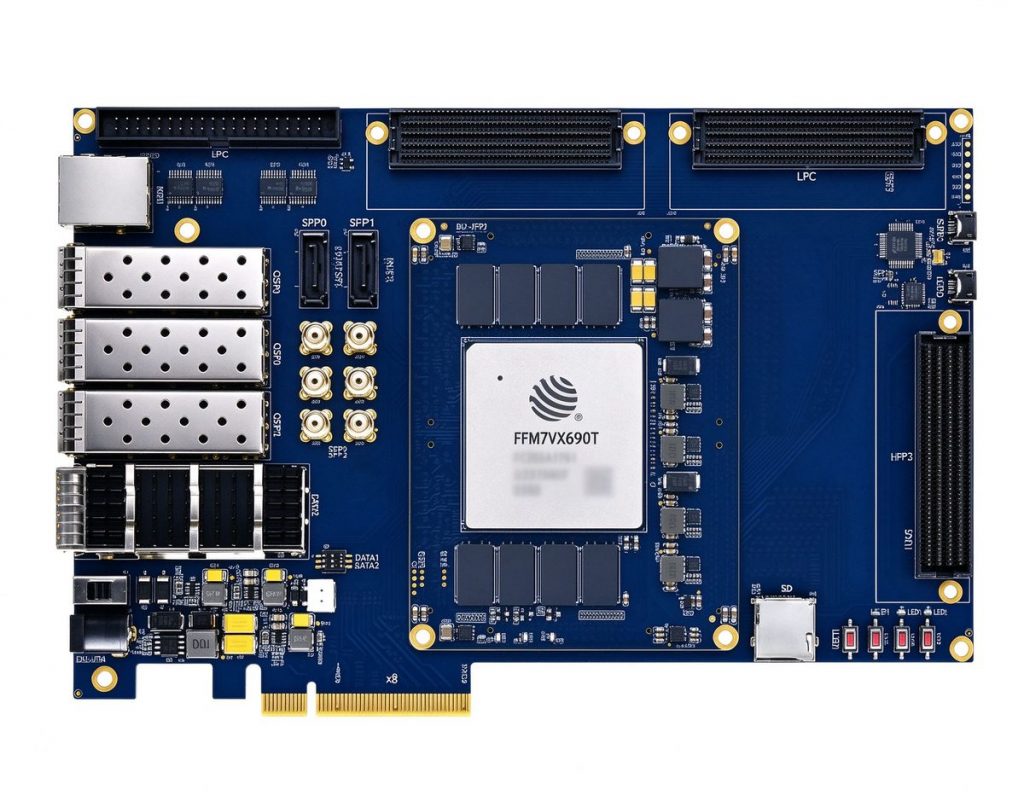

La placa de desarrollo DUF7690T está basada en el FPGA industrial Fudan Micro JFM7VX690T36-2FFG1761I (compatible con la cadena de herramientas Vivado), e integra 693K celdas lógicas, 108K LUT, 3.600 bloques DSP y 52,9 Mb de Block RAM, con 36 pares de transceptores GTH (hasta 10,3 Gbps por canal) y un núcleo rígido PCIe 3.0 x8. El SoM de 100×80 mm integra 4 GB DDR3 (2×2 GB/64 bits) y arranque dual QSPI + BPI; la placa base de 220×130 mm incorpora 2× FMC HPC + 1× FMC LPC, 3×SFP+, 1×QSFP (40G), Ethernet Gigabit, SATA, tarjeta SD y USB-JTAG, con relojes diferenciales de 200 MHz + 125 MHz + 156,25 MHz.
Aplicaciones típicas: para radio definida por software (SDR), combínela con hijas FMC AD9361/AD9371 para formas de onda estándar JSR, celdas pequeñas 5G y localización de estaciones terrenas de satélite; para procesamiento de señales de radar, los 3.600 DSP + 36 GTH soportan compresión de pulsos, formación de haz, DBF y frentes de imagen SAR; para adquisición de datos de alta velocidad, FMC HPC se conecta directamente a ADC/DAC ultrarrápidos AD9680/AD9152 con retorno por host PCIe 3.0 x8; para procesamiento de vídeo e imagen, agregue flujos de vídeo SFP+ multicanal, multiplexado de vídeo 8K y preprocesado de codificación/decodificación por hardware FPGA; para prototipado de comunicaciones de alta velocidad, utilice QSFP 40G + pilas de protocolo Aurora para comunicaciones ópticas 10G/40G, OTN y prototipado de fronthaul CPRI. La serie JFM7 es compatible con Vivado con rango industrial -40~85 °C, y puede sustituir al XC7VX690T en proyectos de localización de equipos de alta fiabilidad.
El conjunto SoM + placa base se suministra como un ensamblaje completo, con hijas FMC ADC/DAC y SDR opcionales; la configuración final está sujeta a confirmación comercial. Precio de referencia desde 4.251 €, con soporte para pedidos en volumen y personalización de localización.
| Parámetro | Especificación |
|---|---|
| Modelo de producto | DUF7690T V1.0 |
| Chip FPGA | Fudan Micro JFM7VX690T36-2FFG1761I (Vivado toolchain compatible) |
| Grado de velocidad / Temperatura | -2 speed grade · Industrial -40℃ ~ 85℃ |
| Celdas lógicas / LUT | 693K Logic Cells · 108K LUTs |
| DSP / Block RAM | 3,600 DSP Slices · 52.9 Mb Total Block RAM |
| Transceptores GTH | 36 TX/RX pairs, up to 10.3 Gbps per channel |
| PCI Express | 1 hard core PCIe Gen3 x8 (8.0 GT/s) |
| E/S de usuario | 528 single-ended / 264 differential pairs (1.2V / 1.8V adjustable, 1.8V default) |
| Memoria a bordo | 4GB DDR3 (2 × 2GB / 64-bit, up to 1866 Mbps) |
| Opciones de arranque | JTAG · QSPI · BPI (DIP switch selectable) |
| Relojes a bordo | 1×200MHz differential oscillator (FPGA) + 1×125MHz + 1×156.25MHz differential oscillators (GTH reference) |
| Interfaces FMC | 2 × FMC HPC (8 GTH pairs, 168 I/O) + 1 × FMC LPC (1 GTH pair, 72 I/O) |
| Interfaces ópticas | 3 × SFP+ · 1 × QSFP (40G) |
| Otras interfaces | 1 × Gigabit Ethernet · SATA · SD card · USB-JTAG · UART · 2 user LEDs + 2 buttons · 40P expansion header |
| Estructura del SoM | 100 × 80 mm · all I/O via board-to-board connectors |
| Estructura de la portadora | 220 × 130 mm · immersion gold process |
| Alimentación | +12V / 3A DC input |
| Parámetro | Fudan Micro JFM7VX690T36-2FFG1761I | Xilinx XC7VX690T-2FFG1761I (Industrial) |
|---|---|---|
| Nodo de proceso | 28nm HKMG domestic process | 28nm TSMC HPL process |
| Celdas lógicas | 693,120 Logic Cells | 693,120 Logic Cells |
| Slices / LUT | 108,300 Slices · 346,560 LUTs | 108,300 Slices · 346,560 LUTs |
| Bloques DSP | 3,600 | 3,600 |
| Block RAM | 52.9 Mb (1,740 blocks × 36 Kb) | 52.9 Mb (1,740 blocks × 36 Kb) |
| Transceptores GTH | 36 pairs TX/RX · up to 10.3 Gbps | 36 pairs TX/RX · up to 12.5 Gbps |
| PCI Express Hard Block | Gen3 x8 (8.0 GT/s) | Gen3 x8 (8.0 GT/s) |
| E/S máx. de usuario | 528 single-ended / 264 differential pairs | 528 single-ended / 264 differential pairs |
| Encapsulado | FCBGA1761 (42.5×42.5mm) | FCBGA1761 (42.5×42.5mm) |
| Grado de velocidad | -2 speed grade | -2 speed grade |
| Temperatura de funcionamiento | Industrial -40°C ~ +85°C | Industrial -40°C ~ +100°C (TJ) |
| Compatibilidad con cadena de herramientas | Procise™ EDA · Vivado fully compatible | Vivado native support |
| Suministro y control | Fully domestic, export-control free, long-term stable supply | Imported, subject to US EAR export controls, long lead time |
Las estaciones base 5G/6G y los equipos de red de alta velocidad imponen requisitos estrictos de procesamiento de protocolos, reenvío de datos y latencia determinista. Con transceptores de alta velocidad, pilas de protocolos reconfigurables y canalizaciones paralelas, la FPGA impulsa la comunicación óptica de 100G, el procesamiento de protocolos y la aceleración de seguridad de red, proporcionando una plataforma de hardware de alto rendimiento y baja latencia, desde I+D hasta la producción en masa.
El radar de agrupación en fase y el radar de imagen imponen requisitos estrictos a las plataformas de procesamiento de señales: adquisición paralela multicanal, flujo de datos de alto rendimiento y baja latencia determinista. Con su arquitectura paralela reconfigurable, la FPGA sirve como núcleo del procesamiento de señales de radar, ofreciendo cómputo paralelo multicanal, de alto rendimiento y de baja latencia determinista en formación de haces, compresión de pulsos y detección de objetivos, además de soportar la reconfiguración de algoritmos y la evolución de la plataforma.
Desde laboratorios universitarios hasta la preinvestigación empresarial, verificar rápidamente algoritmos y arquitecturas de hardware es el primer paso crítico para el éxito de un proyecto. Las placas de desarrollo FPGA y los SoM de Duyuan proporcionan ricas interfaces de alta velocidad, diseños de referencia completos y soporte técnico de extremo a extremo para verificación de prototipos ASIC, adquisición de datos de alta velocidad, desarrollo de instrumentos e investigación académica, ayudando a los equipos a convertir ideas en sistemas de hardware funcionales rápidamente.
El vídeo 4K/8K, la visión artificial y las cámaras industriales imponen requisitos estrictos de latencia de extremo a extremo y cobertura de interfaces. Con rutas de vídeo directas en hardware y canalizaciones paralelas, la FPGA ofrece procesamiento determinista a nivel de microsegundos en codificación/decodificación de vídeo, preprocesamiento de imagen, interfaces multiprotocolo y transporte de baja latencia, soportando personalización profunda de servicios de vídeo y algoritmos de visión.
