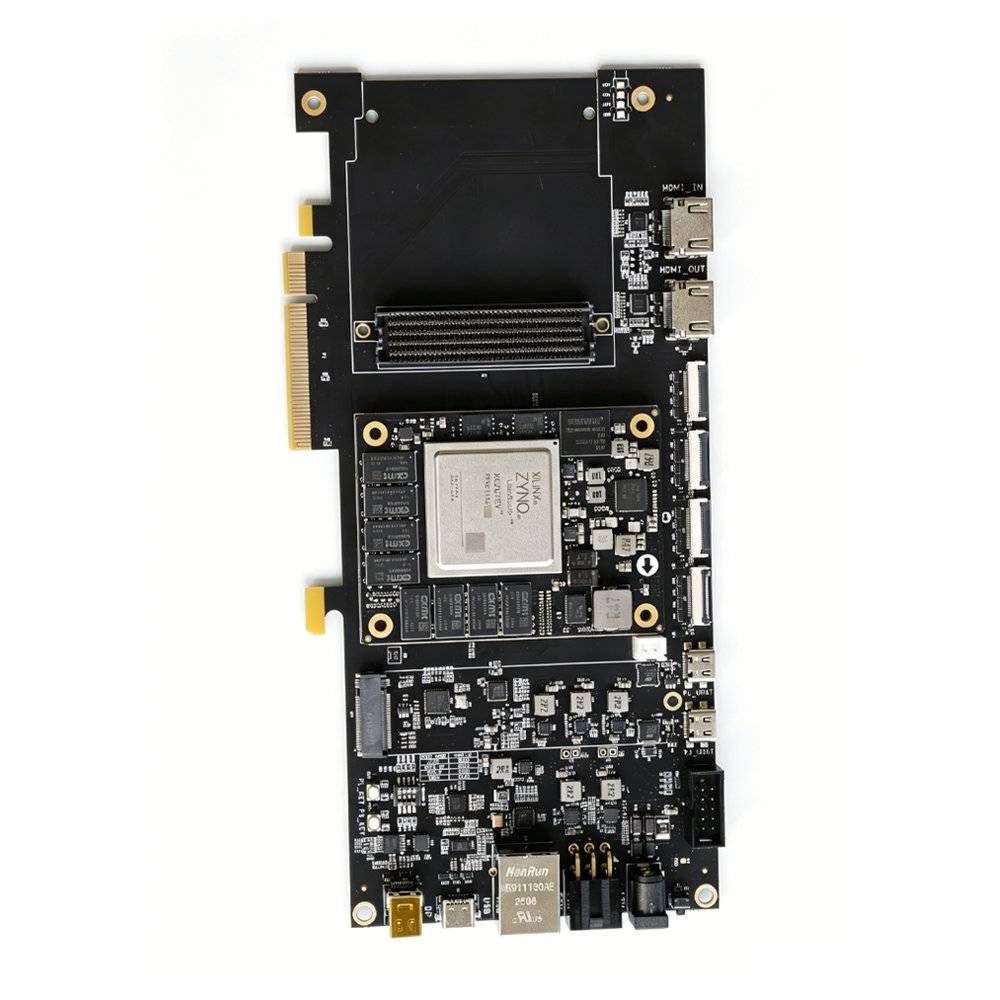

Name: ZU7EV Placa de desarrollo de vídeo PCIe Xilinx XCZU7EV Zynq UltraScale+ MPSoC
Price: 991 USD
Availability: InStock

Especificaciones

Fuente de datos: página oficial de productos www.profpga.net

Una placa de desarrollo de procesamiento de vídeo PCIe de alto rendimiento basada en el MPSoC industrial XCZU7EV-2FFVC1156I. Integra recursos de lógica de gran capacidad, arrays DSP y un motor de códec por hardware VCU con codificación/decodificación nativa H.264/H.265, diseñada para el desarrollo de sistemas de vídeo de alta calidad, baja latencia y múltiples interfaces. (El sitio oficial indica además compatibilidad con los módulos XCZU7EG/XCZU7CG/XCZU11EG 2FFVC1156I.)

Parámetro	Especificación
Modelo de placa	ZU7EV (SoM + carrier board)
Modelo de chip FPGA	XCZU7EV-2FFVC1156I
Grado del chip	Industrial; temperature range: -40°C to 85°C
Núcleos de CPU	ARM quad-core Cortex™-A53, dual-core Cortex™-R5F
Núcleo GPU	Mali™-400 MP2
VCU (códec de vídeo)	H.264/H.265@4K 120Hz
Interfaces de alta velocidad PS	PCIe Gen2 x4, 2× USB 3.0, SATA 3.1, DisplayPort, 4× Tri-mode Gigabit Ethernet
Interfaces de baja velocidad PS	2× USB 2.0, 2× SD/SDIO, 2× UART, 2× CAN 2.0B, 2× I2C, 2× SPI, 4× 32b GPIO
Celdas lógicas	504K
LUT	230.4K
Flip-Flops	460.8K
DSP	12288
Block RAM	11Mb
UltraRAM	27Mb
Flash QSPI	1Gbit (128MB) dual QSPI Flash
FMC HPC	34 IO pairs, 8 GTY transceiver pairs
DDR4 del lado PS	4GB, 64bit, 2400Mbps
DDR4 del lado PL	4GB, 64bit, 2400Mbps
PCIe	1 PCIe gold fingers, PCIe 3.0 x8, up to 64Gbps
Expansión FMC	LA 34 IO pairs, 8 GTH transceiver pairs, up to 16G
Salida DP	1 Mini DisplayPort output, 4K@30Hz or 1080P@60Hz
Puerto M.2	1 PCIe 2.0 x1 M.2, supports M.2 SSD
Puerto Ethernet Gigabit	1
Puerto USB 3.0	1 Type-C, HOST/SLAVE/OTG supported
USB UART	1 Type-C to UART
Puerto de depuración JTAG	1 × 10-pin 2.54mm standard JTAG
Ranura Micro SD	1
Entrada HDMI	1 × HDMI 2.0, up to 4K@60
Salida HDMI	1 × HDMI 2.0, up to 4K@60
Puertos MIPI	4, support CSI and DSI, bidirectional, 4 lanes @2.5G per port, Raspberry Pi MIPI compatible
Puerto LVDS	Shared with MIPI; 1.8V configurable for LVDS output

Escenarios de aplicación típicos

Una plataforma, múltiples funciones

Inteligencia artificial

El despliegue de modelos de IA exige una combinación equilibrada de potencia de cómputo, ancho de banda y eficiencia energética. Con paralelismo de hardware, rutas de datos reconfigurables y ricas interfaces de alta velocidad, FPGA y MPSoC ofrecen cómputo heterogéneo de baja latencia y alta eficiencia energética para inferencia CNN/YOLO, aceleración Vitis-AI y terminales de inteligencia en el borde, permitiendo una rápida migración de algoritmos y despliegue de productos.

Control industrial

Los entornos industriales imponen requisitos estrictos a los equipos de control: amplio rango de temperatura, inmunidad a interferencias y latencia determinista. La FPGA gestiona control en tiempo real, análisis de protocolos y adquisición de E/S de alta velocidad con lógica paralela reconfigurable, proporcionando una base de hardware altamente fiable para expansión de PLC, control de movimiento y buses de comunicación industrial. Las placas de grado industrial de Duyuan soportan un amplio rango de temperatura de -40~85 °C y suministro estable a largo plazo, ayudando a los dispositivos a pasar de la verificación de prototipos a la producción en masa.

Procesamiento de video e imagen

El vídeo 4K/8K, la visión artificial y las cámaras industriales imponen requisitos estrictos de latencia de extremo a extremo y cobertura de interfaces. Con rutas de vídeo directas en hardware y canalizaciones paralelas, la FPGA ofrece procesamiento determinista a nivel de microsegundos en codificación/decodificación de vídeo, preprocesamiento de imagen, interfaces multiprotocolo y transporte de baja latencia, soportando personalización profunda de servicios de vídeo y algoritmos de visión.
