Placas de desarrollo SoC

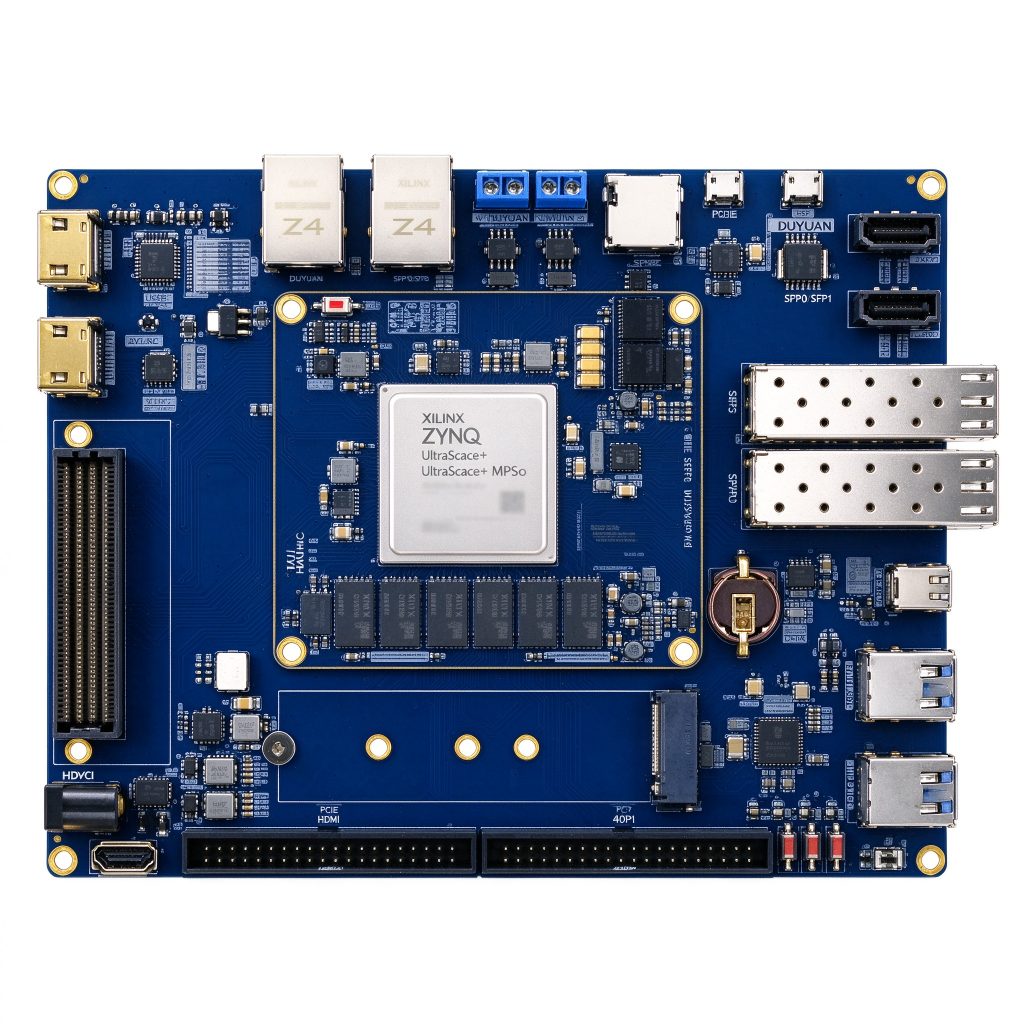

La placa de desarrollo DUUZ15EG se basa en el chip industrial Xilinx Zynq UltraScale+ MPSoC XCZU15EG-2FFVB1156I, e integra un procesador de aplicaciones ARM Cortex-A53 de cuatro núcleos + un procesador en tiempo real Cortex-R5F de dos núcleos + GPU Mali-400MP2. La parte PL cuenta con 747K celdas lógicas, 1.728 bloques DSP y 26,2 Mb de Block RAM. A bordo: 4 GB DDR4 en el lado PS + 4 GB DDR4 en el lado PL, 32 GB de almacenamiento eMMC y 24 pares de transceptores de alta velocidad GTH. La placa portadora incorpora 2 puertos ópticos SFP+ (10G), dos puertos de expansión FMC (HPC + LPC), entrada/salida HDMI 4K, doble Ethernet Gigabit, 4× USB 3.0, 2× SATA, salida Mini DP y dos interfaces de cámara MIPI CSI. La compatibilidad con PYNQ permite un desarrollo rápido. Es una plataforma ideal para prototipado de comunicaciones, procesamiento de vídeo e inferencia de IA. Aplicaciones típicas: prototipado y pruebas de comunicaciones 5G, radio definida por software (SDR), procesamiento y códecs de vídeo e imagen, visión artificial e inferencia de IA, automatización y control industrial, y prototipado para investigación/docencia.
La interfaz, refrigeración, estructura y suministro por lotes pueden personalizarse según proyecto · respondemos en 1 día laborable tras el envío.
La placa de desarrollo DUUZ15EG se basa en el chip industrial Xilinx Zynq UltraScale+ MPSoC XCZU15EG-2FFVB1156I, e integra un procesador de aplicaciones ARM Cortex-A53 de cuatro núcleos + un procesador en tiempo real Cortex-R5F de dos núcleos + GPU Mali-400MP2. La parte PL cuenta con 747K celdas lógicas, 1.728 bloques DSP y 26,2 Mb de Block RAM. A bordo: 4 GB DDR4 en el lado PS + 4 GB DDR4 en el lado PL, 32 GB de almacenamiento eMMC y 24 pares de transceptores de alta velocidad GTH.
La placa portadora incorpora 2 puertos ópticos SFP+ (10G), dos puertos de expansión FMC (HPC + LPC), entrada/salida HDMI 4K, doble Ethernet Gigabit, 4× USB 3.0, 2× SATA, salida Mini DP y dos interfaces de cámara MIPI CSI. La compatibilidad con PYNQ permite un desarrollo rápido. Es una plataforma ideal para prototipado de comunicaciones, procesamiento de vídeo e inferencia de IA.
Aplicaciones típicas: prototipado y pruebas de comunicaciones 5G, radio definida por software (SDR), procesamiento y códecs de vídeo e imagen, visión artificial e inferencia de IA, automatización y control industrial, y prototipado para investigación/docencia.
| Parámetro | Especificación |
|---|---|
| Modelo de producto | DUUZ15EG V1.0 |
| Chip MPSoC | Xilinx XCZU15EG-2FFVB1156I (Industrial) |
| Procesador PS | Quad ARM Cortex-A53 @ 1.333GHz + Dual Cortex-R5F @ 533MHz |
| GPU | Mali-400MP2 @ 667MHz |
| Celdas lógicas PL | 747,000 Logic Cells |
| LUT PL | 341,000 LUTs |
| Bloques DSP PL | 1,728 |
| Block RAM PL | 26.2 Mb |
| Transceptores GTH | 24 pairs TX/RX · up to 16.3 Gbps |
| Transceptores GTR | 4 pairs TX/RX (PS side) |
| Memoria DDR4 | PS 4GB + PL 4GB |
| Almacenamiento eMMC | 32GB |
| Flash QSPI | 256Mb + 256Mb dual-boot |
| Modos de arranque | JTAG · QSPI · SD · eMMC |
| Interfaces ópticas | 2 × SFP+ (10G) |
| Expansión FMC | 1 × FMC HPC (8 GTH, 72 I/O) + 1 × FMC LPC |
| Ethernet | PS 1× GigE + PL 1× GigE |
| Vídeo | 1 × HDMI input + 1 × HDMI 2.0 output + 1 × Mini DP |
| USB | 4 × USB 3.0 host |
| Expansión de almacenamiento | 2 × SATA · 1 × SD card · 1 × M.2 NVMe SSD |
| MIPI | 2× MIPI CSI-2 camera input |
| Otros | UART · RS485 · CAN · 4× user LED · 4× push buttons · RTC · EEPROM · 2 × 40P expansion |
| Tamaño del SoM | 85 × 75 mm (168P board-to-board ×2) |
| Tamaño de la portadora | 180 × 140 mm · ENIG |
| Alimentación | +12V / 3A DC input |
El despliegue de modelos de IA exige una combinación equilibrada de potencia de cómputo, ancho de banda y eficiencia energética. Con paralelismo de hardware, rutas de datos reconfigurables y ricas interfaces de alta velocidad, FPGA y MPSoC ofrecen cómputo heterogéneo de baja latencia y alta eficiencia energética para inferencia CNN/YOLO, aceleración Vitis-AI y terminales de inteligencia en el borde, permitiendo una rápida migración de algoritmos y despliegue de productos.
Las estaciones base 5G/6G y los equipos de red de alta velocidad imponen requisitos estrictos de procesamiento de protocolos, reenvío de datos y latencia determinista. Con transceptores de alta velocidad, pilas de protocolos reconfigurables y canalizaciones paralelas, la FPGA impulsa la comunicación óptica de 100G, el procesamiento de protocolos y la aceleración de seguridad de red, proporcionando una plataforma de hardware de alto rendimiento y baja latencia, desde I+D hasta la producción en masa.
El radar de agrupación en fase y el radar de imagen imponen requisitos estrictos a las plataformas de procesamiento de señales: adquisición paralela multicanal, flujo de datos de alto rendimiento y baja latencia determinista. Con su arquitectura paralela reconfigurable, la FPGA sirve como núcleo del procesamiento de señales de radar, ofreciendo cómputo paralelo multicanal, de alto rendimiento y de baja latencia determinista en formación de haces, compresión de pulsos y detección de objetivos, además de soportar la reconfiguración de algoritmos y la evolución de la plataforma.
El vídeo 4K/8K, la visión artificial y las cámaras industriales imponen requisitos estrictos de latencia de extremo a extremo y cobertura de interfaces. Con rutas de vídeo directas en hardware y canalizaciones paralelas, la FPGA ofrece procesamiento determinista a nivel de microsegundos en codificación/decodificación de vídeo, preprocesamiento de imagen, interfaces multiprotocolo y transporte de baja latencia, soportando personalización profunda de servicios de vídeo y algoritmos de visión.
