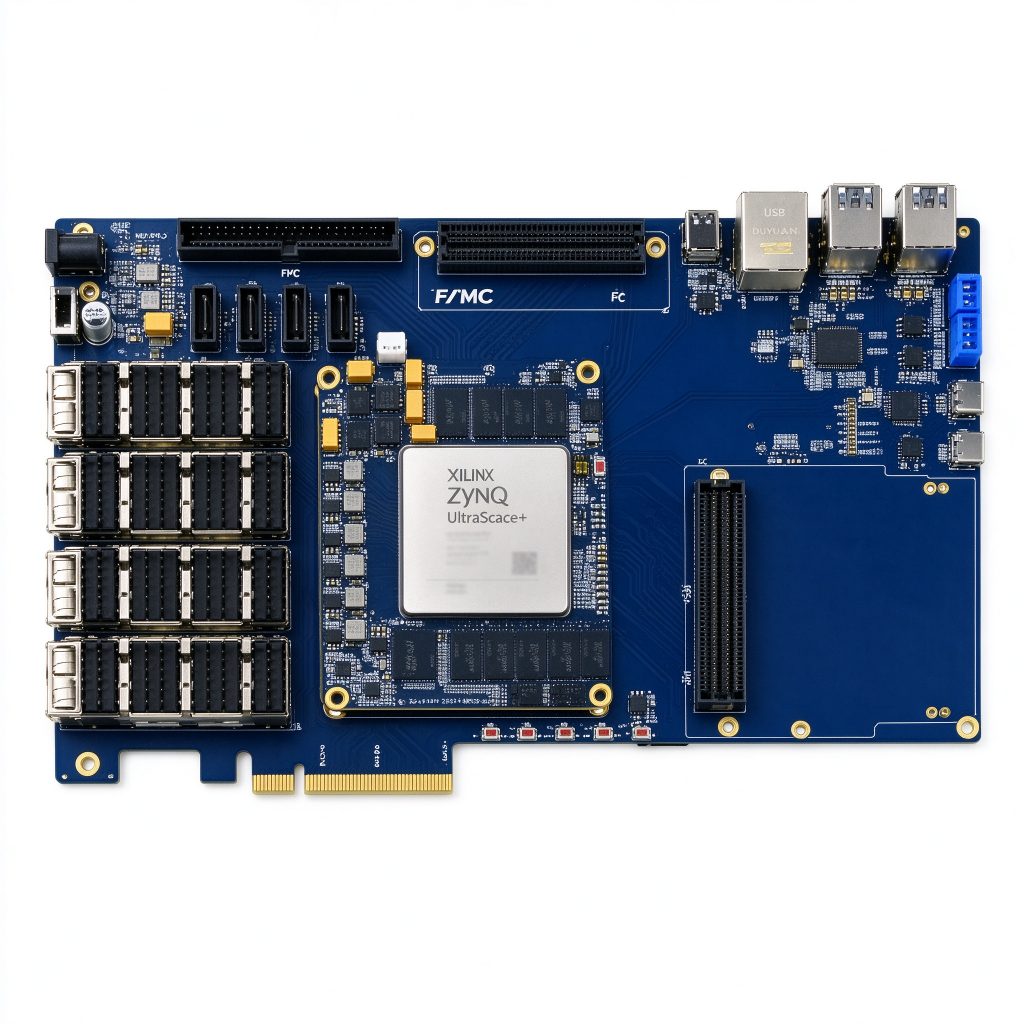

La placa de desarrollo DUUZ19EG se basa en el chip industrial Xilinx Zynq UltraScale+ MPSoC XCZU19EG-2FFVC1760I, e integra un procesador de aplicaciones ARM Cortex-A53 de cuatro núcleos + un procesador en tiempo real Cortex-R5F de dos núcleos + GPU Mali-400MP2. La parte PL cuenta con 1.143K celdas lógicas, 1.968 bloques DSP y 34,6 Mb de Block RAM. A bordo: 32 pares de transceptores GTH (16,3 Gbps) + 16 pares de transceptores GTY (32,75 Gbps), 8 GB DDR4 en el lado PS (con ECC) + 8 GB DDR4 en el lado PL y 32 GB de almacenamiento eMMC. La placa portadora incorpora 4 puertos ópticos QSFP28 (100G), 2 puertos de expansión FMC (HPC + LPC), conector de borde PCIe Gen3 x8, 4× SATA, 4× USB 3.0, Ethernet Gigabit, salida Mini DP y dos interfaces de cámara MIPI CSI. La compatibilidad con PYNQ permite un desarrollo rápido. Es una plataforma ideal para comunicaciones de gama alta, radar y aplicaciones de aceleración de datos. Aplicaciones típicas: prototipado y pruebas de comunicaciones 5G/6G, procesamiento de señales de radar de array en fase, radio definida por software (SDR), prototipado de aceleradores para centro de datos, visión artificial de gama alta y procesamiento de vídeo, y cómputo de alta fiabilidad para aplicaciones aeroespaciales.
La interfaz, refrigeración, estructura y suministro por lotes pueden personalizarse según proyecto · respondemos en 1 día laborable tras el envío.
La placa de desarrollo DUUZ19EG se basa en el chip industrial Xilinx Zynq UltraScale+ MPSoC XCZU19EG-2FFVC1760I, e integra un procesador de aplicaciones ARM Cortex-A53 de cuatro núcleos + un procesador en tiempo real Cortex-R5F de dos núcleos + GPU Mali-400MP2. La parte PL cuenta con 1.143K celdas lógicas, 1.968 bloques DSP y 34,6 Mb de Block RAM. A bordo: 32 pares de transceptores GTH (16,3 Gbps) + 16 pares de transceptores GTY (32,75 Gbps), 8 GB DDR4 en el lado PS (con ECC) + 8 GB DDR4 en el lado PL y 32 GB de almacenamiento eMMC.
La placa portadora incorpora 4 puertos ópticos QSFP28 (100G), 2 puertos de expansión FMC (HPC + LPC), conector de borde PCIe Gen3 x8, 4× SATA, 4× USB 3.0, Ethernet Gigabit, salida Mini DP y dos interfaces de cámara MIPI CSI. La compatibilidad con PYNQ permite un desarrollo rápido. Es una plataforma ideal para comunicaciones de gama alta, radar y aplicaciones de aceleración de datos.
Aplicaciones típicas: prototipado y pruebas de comunicaciones 5G/6G, procesamiento de señales de radar de array en fase, radio definida por software (SDR), prototipado de aceleradores para centro de datos, visión artificial de gama alta y procesamiento de vídeo, y cómputo de alta fiabilidad para aplicaciones aeroespaciales.
| Parámetro | Especificación |
|---|---|
| Modelo de producto | DUUZ19EG V1.0 |
| Chip MPSoC | Xilinx XCZU19EG-2FFVC1760I (Industrial) |
| Procesador PS | Quad ARM Cortex-A53 @ 1.333GHz + Dual Cortex-R5F @ 533MHz |
| GPU | Mali-400MP2 @ 667MHz |
| Celdas lógicas PL | 1,143,000 Logic Cells |
| LUT PL | 523,000 LUTs |
| Bloques DSP PL | 1,968 |
| Block RAM PL | 34.6 Mb |
| Transceptores GTH | 32 pairs TX/RX · up to 16.3 Gbps |
| Transceptores GTY | 16 pairs TX/RX · up to 32.75 Gbps |
| Memoria DDR4 | PS 8GB (with ECC) + PL 8GB |
| Almacenamiento eMMC | 32GB |
| Flash QSPI | 512Mb + 512Mb dual-boot |
| Modos de arranque | JTAG · QSPI · SD · eMMC |
| PCI Express | Gen3 x8 edge connector |
| Interfaces ópticas | 4 × QSFP28 (100G) |
| Expansión FMC | 1 × FMC HPC (8 GTH, 164 I/O) + 1 × FMC LPC (1 GTH, 72 I/O) |
| Ethernet | PS 1× GigE + PL 1× GigE |
| Vídeo | 1 × Mini DP + 1 × HDMI 2.0 output |
| USB | 4 × USB 3.0 host |
| Expansión de almacenamiento | 4 × SATA · 1 × SD card · 1 × M.2 SSD |
| MIPI | 2× MIPI CSI-2 camera input |
| Otros | UART · RS485 · CAN · 4× user LED · 4× push buttons · RTC · EEPROM · 40P expansion |
| Tamaño del SoM | 90 × 75 mm (240P board-to-board ×4) |
| Tamaño de la portadora | 240 × 140 mm · ENIG |
| Alimentación | +12V / 5A DC input |
Las estaciones base 5G/6G y los equipos de red de alta velocidad imponen requisitos estrictos de procesamiento de protocolos, reenvío de datos y latencia determinista. Con transceptores de alta velocidad, pilas de protocolos reconfigurables y canalizaciones paralelas, la FPGA impulsa la comunicación óptica de 100G, el procesamiento de protocolos y la aceleración de seguridad de red, proporcionando una plataforma de hardware de alto rendimiento y baja latencia, desde I+D hasta la producción en masa.
El radar de agrupación en fase y el radar de imagen imponen requisitos estrictos a las plataformas de procesamiento de señales: adquisición paralela multicanal, flujo de datos de alto rendimiento y baja latencia determinista. Con su arquitectura paralela reconfigurable, la FPGA sirve como núcleo del procesamiento de señales de radar, ofreciendo cómputo paralelo multicanal, de alto rendimiento y de baja latencia determinista en formación de haces, compresión de pulsos y detección de objetivos, además de soportar la reconfiguración de algoritmos y la evolución de la plataforma.
Los entornos industriales imponen requisitos estrictos a los equipos de control: amplio rango de temperatura, inmunidad a interferencias y latencia determinista. La FPGA gestiona control en tiempo real, análisis de protocolos y adquisición de E/S de alta velocidad con lógica paralela reconfigurable, proporcionando una base de hardware altamente fiable para expansión de PLC, control de movimiento y buses de comunicación industrial. Las placas de grado industrial de Duyuan soportan un amplio rango de temperatura de -40~85 °C y suministro estable a largo plazo, ayudando a los dispositivos a pasar de la verificación de prototipos a la producción en masa.
El vídeo 4K/8K, la visión artificial y las cámaras industriales imponen requisitos estrictos de latencia de extremo a extremo y cobertura de interfaces. Con rutas de vídeo directas en hardware y canalizaciones paralelas, la FPGA ofrece procesamiento determinista a nivel de microsegundos en codificación/decodificación de vídeo, preprocesamiento de imagen, interfaces multiprotocolo y transporte de baja latencia, soportando personalización profunda de servicios de vídeo y algoritmos de visión.
