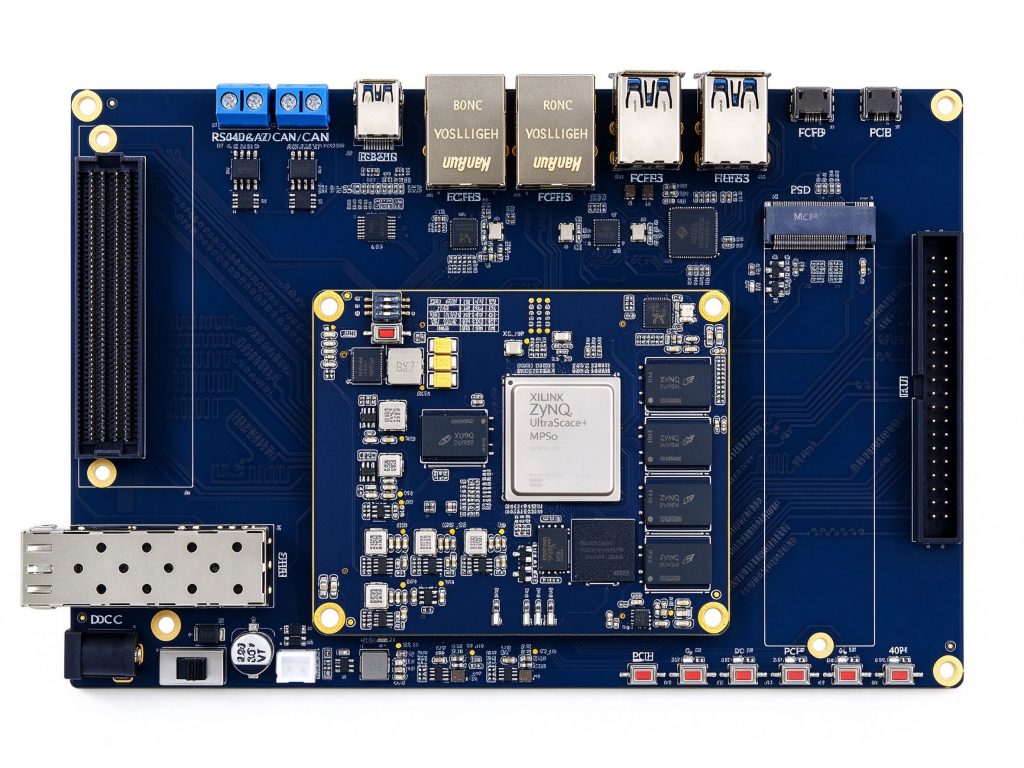

DUUZ5EV Placa de desarrollo FPGA Xilinx Zynq UltraScale+ MPSoC XCZU5EV
Placas de desarrollo SoC Zynq UltraScale+ MPSoC Xilinx

DUUZ5EV Placa de desarrollo FPGA Xilinx Zynq UltraScale+ MPSoC XCZU5EV

Modelo de placa: DUUZ5EV V1.0

La placa de desarrollo DUUZ5EV se basa en el chip industrial Xilinx Zynq UltraScale+ MPSoC XCZU5EV-2SFVC784I, e integra un procesador de aplicaciones ARM Cortex-A53 de cuatro núcleos (1,33 GHz) + un procesador en tiempo real Cortex-R5F de dos núcleos (533 MHz) + GPU Mali-400MP2, con un códec de vídeo por hardware H.264/H.265 en el chip (VCU). La parte PL cuenta con 256K celdas lógicas, 117K LUT, 1.248 bloques DSP, 5,1 Mb de Block RAM y 18 Mb de UltraRAM. A bordo: 4 GB DDR4 en el lado PS + 4 GB DDR4 en el lado PL, 32 GB de almacenamiento eMMC y 16 pares de transceptores de alta velocidad GTH (a nivel de die). La placa portadora incorpora 2 puertos ópticos SFP+, conector de borde PCIe 3.0 x4, expansión estándar FMC-LPC, salida de visualización Mini DP, doble Ethernet Gigabit (PS + PL), 4× USB 3.0, ranura SSD M.2 NVMe, UART/RS485/CAN, tarjeta SD y una cabecera general de 40P. La compatibilidad con PYNQ permite un desarrollo rápido; es una plataforma ideal para visión inteligente, códecs de vídeo, control industrial y creación de prototipos de IA de borde. Aplicaciones típicas: videovigilancia inteligente y visión artificial, prototipado ADAS para automoción, procesamiento y códecs de vídeo H.264/H.265, automatización industrial y adquisición de datos, inferencia de IA en el borde y prototipado para investigación/docencia.

Solicitar presupuesto Impuestos no incluidos · se admiten lotes y personalización
Procesador ARM Cortex-A53 de 4 núcleos @ 1,33 GHz + Cortex-R5F de 2 núcleos @ 533 MHz
256K celdas lógicas · 1248 DSP · 5,1 Mb BRAM + 18 Mb UltraRAM
Códec de vídeo VCU H.264/H.265 · GPU Mali-400MP2
PS 4GB + PL 4GB DDR4 · 32GB eMMC · expansión FMC-LPC
2× SFP+ · PCIe 3.0 x4 · Doble GigE · Mini DP
Solicitar presupuesto

La interfaz, refrigeración, estructura y suministro por lotes pueden personalizarse según proyecto · respondemos en 1 día laborable tras el envío.

Especificaciones

Fuente de datos: página oficial de productos www.profpga.net

La placa de desarrollo DUUZ5EV se basa en el chip industrial Xilinx Zynq UltraScale+ MPSoC XCZU5EV-2SFVC784I, e integra un procesador de aplicaciones ARM Cortex-A53 de cuatro núcleos (1,33 GHz) + un procesador en tiempo real Cortex-R5F de dos núcleos (533 MHz) + GPU Mali-400MP2, con un códec de vídeo por hardware H.264/H.265 en el chip (VCU). La parte PL cuenta con 256K celdas lógicas, 117K LUT, 1.248 bloques DSP, 5,1 Mb de Block RAM y 18 Mb de UltraRAM. A bordo: 4 GB DDR4 en el lado PS + 4 GB DDR4 en el lado PL, 32 GB de almacenamiento eMMC y 16 pares de transceptores de alta velocidad GTH (a nivel de die).

La placa portadora incorpora 2 puertos ópticos SFP+, conector de borde PCIe 3.0 x4, expansión estándar FMC-LPC, salida de visualización Mini DP, doble Ethernet Gigabit (PS + PL), 4× USB 3.0, ranura SSD M.2 NVMe, UART/RS485/CAN, tarjeta SD y una cabecera general de 40P. La compatibilidad con PYNQ permite un desarrollo rápido; es una plataforma ideal para visión inteligente, códecs de vídeo, control industrial y creación de prototipos de IA de borde.

Aplicaciones típicas: videovigilancia inteligente y visión artificial, prototipado ADAS para automoción, procesamiento y códecs de vídeo H.264/H.265, automatización industrial y adquisición de datos, inferencia de IA en el borde y prototipado para investigación/docencia.

Parámetro Especificación
Modelo de producto DUUZ5EV V1.0
Chip MPSoC Xilinx XCZU5EV-2SFVC784I (Industrial, -40°C~+85°C)
Procesador PS Quad ARM Cortex-A53 @ 1.33GHz + Dual Cortex-R5F @ 533MHz
GPU Mali-400MP2
Códec de vídeo On-chip H.264/H.265 VCU hardware codec
Celdas lógicas PL 256,000 Logic Cells
LUT PL 117,000 LUTs
Bloques DSP PL 1,248
Block RAM PL 5.1 Mb
UltraRAM PL 18 Mb
Transceptores GTH 16 pairs TX/RX (die level) · up to 16.3 Gbps
Memoria DDR4 PS 4GB (64bit) + PL 4GB
Almacenamiento eMMC 32GB
Flash QSPI 256Mb + 256Mb dual-boot
Modos de arranque JTAG · QSPI · SD · eMMC
Interfaces ópticas 2 × SFP+ (10G)
Expansión FMC 1 × FMC LPC
PCIe PCIe 3.0 x4 edge connector
Ethernet PS 1× GigE + PL 1× GigE
Vídeo 1 × Mini DP output (4K@30Hz)
USB 4 × USB 3.0 host
Expansión de almacenamiento 1 × M.2 NVMe SSD · 1 × SD card
Expansión general 40P header (32 single-ended / 16 differential pairs)
Otros UART · RS485 · CAN · user LED · push buttons · RTC · EEPROM
Tamaño del SoM 83.8 × 64.8 mm (120P board-to-board)
Tamaño de la portadora 180 × 122 mm · ENIG
Alimentación +12V / 3A DC input

Escenarios de aplicación típicos

Una plataforma, múltiples funciones

Inteligencia artificial

El despliegue de modelos de IA exige una combinación equilibrada de potencia de cómputo, ancho de banda y eficiencia energética. Con paralelismo de hardware, rutas de datos reconfigurables y ricas interfaces de alta velocidad, FPGA y MPSoC ofrecen cómputo heterogéneo de baja latencia y alta eficiencia energética para inferencia CNN/YOLO, aceleración Vitis-AI y terminales de inteligencia en el borde, permitiendo una rápida migración de algoritmos y despliegue de productos.

Control industrial

Los entornos industriales imponen requisitos estrictos a los equipos de control: amplio rango de temperatura, inmunidad a interferencias y latencia determinista. La FPGA gestiona control en tiempo real, análisis de protocolos y adquisición de E/S de alta velocidad con lógica paralela reconfigurable, proporcionando una base de hardware altamente fiable para expansión de PLC, control de movimiento y buses de comunicación industrial. Las placas de grado industrial de Duyuan soportan un amplio rango de temperatura de -40~85 °C y suministro estable a largo plazo, ayudando a los dispositivos a pasar de la verificación de prototipos a la producción en masa.

Investigación y prototipado

Desde laboratorios universitarios hasta la preinvestigación empresarial, verificar rápidamente algoritmos y arquitecturas de hardware es el primer paso crítico para el éxito de un proyecto. Las placas de desarrollo FPGA y los SoM de Duyuan proporcionan ricas interfaces de alta velocidad, diseños de referencia completos y soporte técnico de extremo a extremo para verificación de prototipos ASIC, adquisición de datos de alta velocidad, desarrollo de instrumentos e investigación académica, ayudando a los equipos a convertir ideas en sistemas de hardware funcionales rápidamente.

Procesamiento de video e imagen

El vídeo 4K/8K, la visión artificial y las cámaras industriales imponen requisitos estrictos de latencia de extremo a extremo y cobertura de interfaces. Con rutas de vídeo directas en hardware y canalizaciones paralelas, la FPGA ofrece procesamiento determinista a nivel de microsegundos en codificación/decodificación de vídeo, preprocesamiento de imagen, interfaces multiprotocolo y transporte de baja latencia, soportando personalización profunda de servicios de vídeo y algoritmos de visión.
