DUF7020F Placa de desarrollo FPGA heterogénea Fudan Micro JFMQL20S400
€850Impuestos no incluidos Ver detalles →

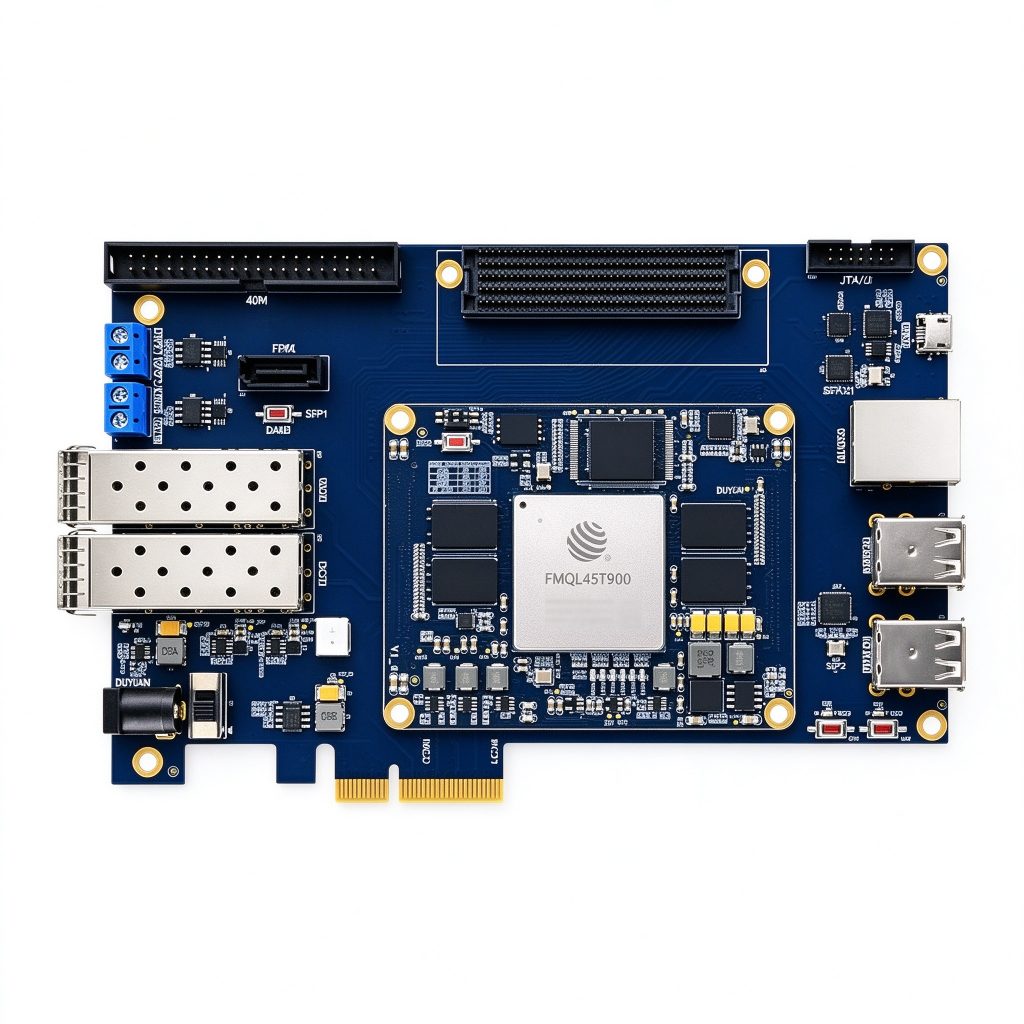

La placa de desarrollo DUF7045F está basada en el SoC de cómputo heterogéneo industrial Fudan Micro FMQL45T900 (familia PSOC700), e integra un sistema de procesamiento ARM Cortex-A7 de cuatro núcleos (PS, 800 MHz) y lógica programable (PL: 437.200 flip-flops, 900 bloques DSP). Lleva 2 GB DDR3 en el lado PS y 1 GB DDR3L en el lado PL, además de 32 GB de almacenamiento eMMC. La placa base incorpora un conector FMC HPC (6 pares GTX, 168 E/S), un conector de borde PCIe 2.0 x8, doble Ethernet Gigabit (uno por el lado PS, otro por el lado PL), salida de vídeo HDMI 1.4, SATA, un puerto óptico SFP, USB 2.0 Host, RS485/CAN y más. Es compatible con desarrollo bare-metal, RTOS y Linux, y puede emplearse directamente en control industrial, visión artificial, adquisición de datos de alta velocidad, radio definida por software y proyectos de sustitución nacional: una plataforma de cómputo heterogéneo de fabricación nacional para aplicaciones industriales de alta fiabilidad y misiones críticas.
La interfaz, refrigeración, estructura y suministro por lotes pueden personalizarse según proyecto · respondemos en 1 día laborable tras el envío.
La placa de desarrollo DUF7045F está basada en el SoC de cómputo heterogéneo industrial Fudan Micro FMQL45T900 (familia PSOC700), e integra un sistema de procesamiento ARM Cortex-A7 de cuatro núcleos (PS, 800 MHz) y lógica programable (PL: 437.200 flip-flops, 900 bloques DSP). Lleva 2 GB DDR3 en el lado PS y 1 GB DDR3L en el lado PL, además de 32 GB de almacenamiento eMMC.
La placa base incorpora un conector FMC HPC (6 pares GTX, 168 E/S), un conector de borde PCIe 2.0 x8, doble Ethernet Gigabit (uno por el lado PS, otro por el lado PL), salida de vídeo HDMI 1.4, SATA, un puerto óptico SFP, USB 2.0 Host, RS485/CAN y más. Es compatible con desarrollo bare-metal, RTOS y Linux, y puede emplearse directamente en control industrial, visión artificial, adquisición de datos de alta velocidad, radio definida por software y proyectos de sustitución nacional: una plataforma de cómputo heterogéneo de fabricación nacional para aplicaciones industriales de alta fiabilidad y misiones críticas.
| Parámetro | Especificación |
|---|---|
| Modelo de producto | DUF7045F V1.0 |
| SoC principal | Fudan Micro FMQL45T900 (PSOC7000 family) |
| Sistema de procesamiento (PS) | Quad-core ARM Cortex-A7 @ 800MHz |
| Lógica programable (PL) | 437,200 flip-flops · 900 DSP slices |
| Grado de temperatura | Industrial -40℃ to 85℃ |
| Transceptores GTX | 16 TX/RX pairs, up to 6.25 Gbps per channel |
| PCI Express | PCIe 2.0 x8 edge connector (backward compatible with x4/x2/x1) |
| E/S de usuario | 240 single-ended / 120 differential pairs (1.8V / 2.5V / 3.3V adjustable) |
| Memoria a bordo | 2GB DDR3 (PS) + 1GB DDR3L (PL), 3GB total |
| Almacenamiento a bordo | 32GB eMMC · 256Mb QSPI Flash |
| Opciones de arranque | JTAG · QSPI · eMMC · SD card (DIP switch selectable) |
| Relojes a bordo | 1×33.333MHz single-ended oscillator (PS) + 1×200MHz differential oscillator (PL) + 1×125MHz differential oscillator (GTX reference) |
| Conector FMC | 1 × FMC HPC (6 GTX pairs, 168 I/O) |
| Red | 2 × Gigabit Ethernet (1 PS-side + 1 PL-side) |
| Puerto óptico | 1 × SFP |
| Pantalla | 1 × HDMI 1.4 output |
| Otras E/S | SATA · USB 2.0 Host ×4 · UART ×1 · RS485 ×1 · CAN ×1 · 40-pin expansion header · user LEDs ×4 · buttons ×4 |
| Tamaño del SoM | 83.8 × 64.8 mm · all I/O via board-to-board connectors |
| Alimentación | +12V / 3A DC input |
| Parámetro | Fudan Micro FMQL45T900-2FFG900I | Xilinx XC7Z045-2FFG900I (Industrial) |
|---|---|---|
| Nodo de proceso | 28nm HKMG domestic | 28nm TSMC HPL |
| Procesador PS | Dual Cortex-A9 @ 800MHz | Dual Cortex-A9 @ 1.0GHz |
| Celdas lógicas PL | 350,000 | 350,000 |
| Bloques DSP PL | 900 | 900 |
| Block RAM PL | 19.2 Mb | 19.2 Mb |
| Encapsulado | FCBGA900 | FCBGA900 |
| Rango de temperatura | Industrial -40~+85°C | Industrial -40~+100°C TJ |
| Cadena de herramientas | Vivado compatible | Vivado native |
| Suministro | Domestic, no export control | Imported, US EAR controlled |
Las estaciones base 5G/6G y los equipos de red de alta velocidad imponen requisitos estrictos de procesamiento de protocolos, reenvío de datos y latencia determinista. Con transceptores de alta velocidad, pilas de protocolos reconfigurables y canalizaciones paralelas, la FPGA impulsa la comunicación óptica de 100G, el procesamiento de protocolos y la aceleración de seguridad de red, proporcionando una plataforma de hardware de alto rendimiento y baja latencia, desde I+D hasta la producción en masa.
Los entornos industriales imponen requisitos estrictos a los equipos de control: amplio rango de temperatura, inmunidad a interferencias y latencia determinista. La FPGA gestiona control en tiempo real, análisis de protocolos y adquisición de E/S de alta velocidad con lógica paralela reconfigurable, proporcionando una base de hardware altamente fiable para expansión de PLC, control de movimiento y buses de comunicación industrial. Las placas de grado industrial de Duyuan soportan un amplio rango de temperatura de -40~85 °C y suministro estable a largo plazo, ayudando a los dispositivos a pasar de la verificación de prototipos a la producción en masa.
Desde laboratorios universitarios hasta la preinvestigación empresarial, verificar rápidamente algoritmos y arquitecturas de hardware es el primer paso crítico para el éxito de un proyecto. Las placas de desarrollo FPGA y los SoM de Duyuan proporcionan ricas interfaces de alta velocidad, diseños de referencia completos y soporte técnico de extremo a extremo para verificación de prototipos ASIC, adquisición de datos de alta velocidad, desarrollo de instrumentos e investigación académica, ayudando a los equipos a convertir ideas en sistemas de hardware funcionales rápidamente.
El vídeo 4K/8K, la visión artificial y las cámaras industriales imponen requisitos estrictos de latencia de extremo a extremo y cobertura de interfaces. Con rutas de vídeo directas en hardware y canalizaciones paralelas, la FPGA ofrece procesamiento determinista a nivel de microsegundos en codificación/decodificación de vídeo, preprocesamiento de imagen, interfaces multiprotocolo y transporte de baja latencia, soportando personalización profunda de servicios de vídeo y algoritmos de visión.
