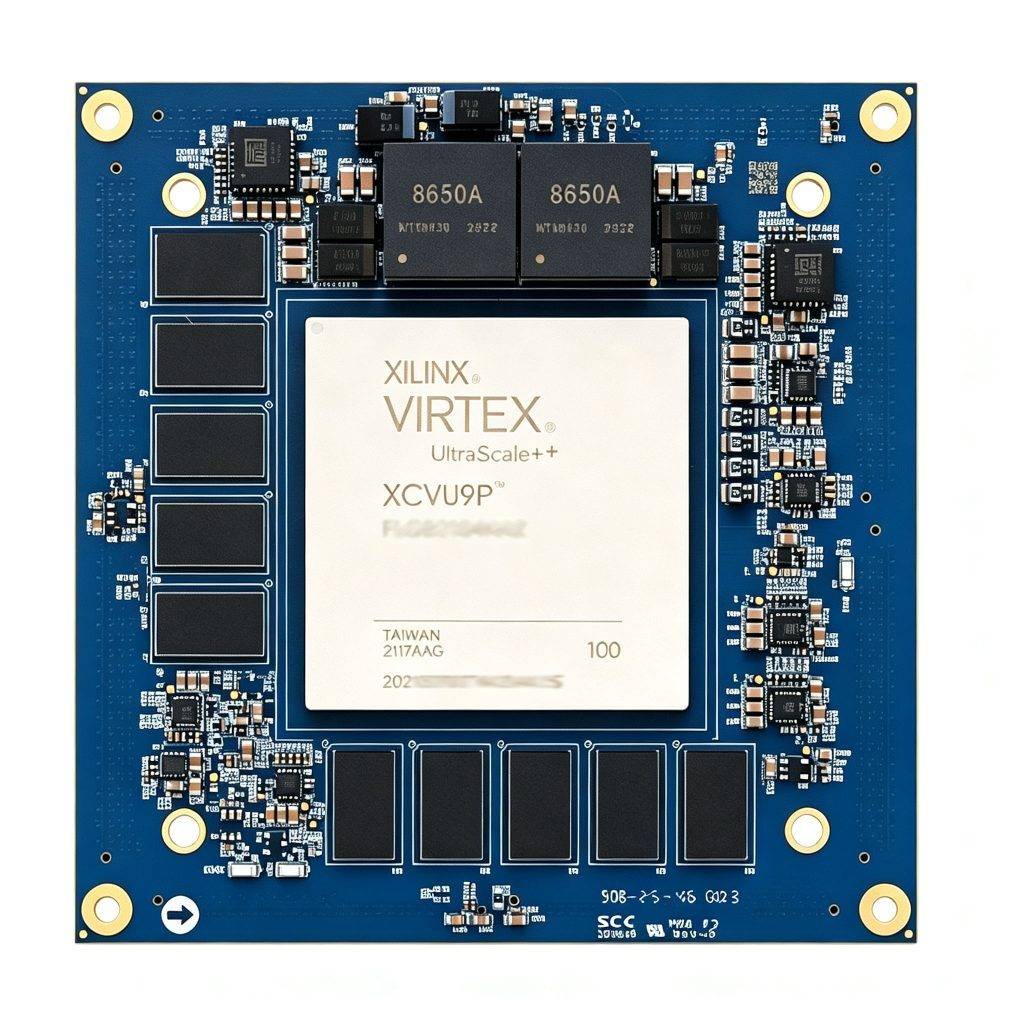

Name: VU9C SoM FPGA de alta velocidad Xilinx XCVU9P Virtex UltraScale+
Price: 7,077 USD
Availability: InStock

Especificaciones

Fuente de datos: página oficial de productos www.profpga.net

La plataforma de desarrollo ultra-gama versión cómputo VU9C (XCVU9P) está basada en el FPGA industrial AMD Xilinx Virtex UltraScale+ XCVU9P-2FLGB2104I, que opera de forma estable entre -40 °C y 85 °C. Adopta una arquitectura separada SoM + placa base (SoM 106×106 mm / placa base 210×255 mm), con ingentes recursos de lógica, numerosas unidades DSP, gran almacenamiento en chip y múltiples interfaces ópticas/PCIe de alta velocidad: diseñada para aplicaciones de alto cómputo y alto ancho de banda como redes de alta velocidad, prototipado ASIC, computación de alto rendimiento y procesamiento de señales en tiempo real.

Parámetro	Especificación
Modelo de placa	VU9C
Modelo de chip FPGA	XCVU9P-2FLGB2104I
Grado del chip	Industrial; temperature range -40°C ~ 85°C
Celdas lógicas	2,586K
LUT	1,182K
Flip-Flops	2,364K
DSP	6,840
Block RAM	75.9Mb
UltraRAM	270Mb
Flash QSPI	2Gbit (256MB)
Memoria a bordo	32GB DDR4 ECC, 2666M data rate, 4×72bit width (with ECC)
PCIe Gen3	1 × PCIe x16 gold fingers
FMC+	LA 34 IO pairs, HA 24 IO pairs, 16 GTY transceiver pairs
FMC HPC	LA 34 IO pairs, HA 24 IO pairs, 8 GTY transceiver pairs
QSFP-DD	2 × 200G
QSFP28	4 × 100G
M.2 NVMe	1 × M-Key, PCIe Gen3 ×4
SMA	4 GTY pairs + 1 differential clock pair + 1 trigger pair
Distribución de reloj	Si5341 clock tree + TCXO; supports 10MHz / 1PPS external reference
Alimentación	12V / 20A; PMBus power telemetry
Ethernet Gigabit	1 × (management/debug)
Conectores de placa a placa	8 × 240Pin Samtec
Dimensiones	SoM 106×106mm; carrier 210×255mm

Escenarios de aplicación típicos

Una plataforma, múltiples funciones

Comunicación

Las estaciones base 5G/6G y los equipos de red de alta velocidad imponen requisitos estrictos de procesamiento de protocolos, reenvío de datos y latencia determinista. Con transceptores de alta velocidad, pilas de protocolos reconfigurables y canalizaciones paralelas, la FPGA impulsa la comunicación óptica de 100G, el procesamiento de protocolos y la aceleración de seguridad de red, proporcionando una plataforma de hardware de alto rendimiento y baja latencia, desde I+D hasta la producción en masa.

Radar de alto rendimiento

El radar de agrupación en fase y el radar de imagen imponen requisitos estrictos a las plataformas de procesamiento de señales: adquisición paralela multicanal, flujo de datos de alto rendimiento y baja latencia determinista. Con su arquitectura paralela reconfigurable, la FPGA sirve como núcleo del procesamiento de señales de radar, ofreciendo cómputo paralelo multicanal, de alto rendimiento y de baja latencia determinista en formación de haces, compresión de pulsos y detección de objetivos, además de soportar la reconfiguración de algoritmos y la evolución de la plataforma.

Investigación y prototipado

Desde laboratorios universitarios hasta la preinvestigación empresarial, verificar rápidamente algoritmos y arquitecturas de hardware es el primer paso crítico para el éxito de un proyecto. Las placas de desarrollo FPGA y los SoM de Duyuan proporcionan ricas interfaces de alta velocidad, diseños de referencia completos y soporte técnico de extremo a extremo para verificación de prototipos ASIC, adquisición de datos de alta velocidad, desarrollo de instrumentos e investigación académica, ayudando a los equipos a convertir ideas en sistemas de hardware funcionales rápidamente.
