Placas de desarrollo FPGA
VU13F Placa de desarrollo PCIe FMC+ Xilinx XCVU13F Virtex UltraScale+
XCVU13P industrial-grade FPGA · 3780K logic · 4×FMC+ · 2×100G optical ports · 12V-20A ATX
€9,908Impuestos no incluidos Ver detalles →

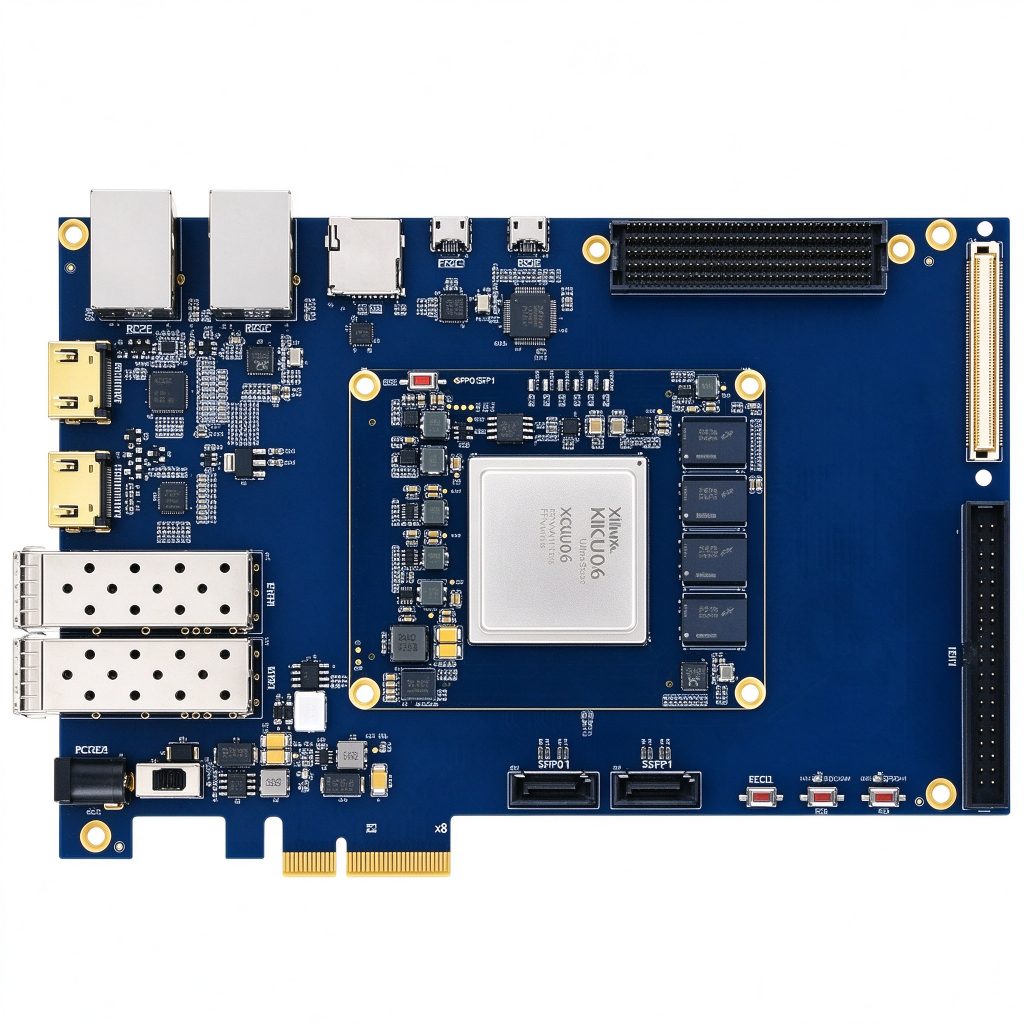

La DUKU060 está construida alrededor del FPGA industrial Xilinx Kintex UltraScale XCKU060-2FFVA1156I, e integra 726K celdas lógicas, 331.680 LUT, 663.360 flip-flops, 2.760 bloques DSP y 38 Mb de Block RAM, con 20 pares de transceptores GTH (hasta 16,3 Gbps por vía). El núcleo de 83,8×64,8 mm saca todas las E/S mediante conectores interboard de 168P, e integra 8 GB DDR4 (64 bits), 512 Mb QSPI y 16 GB eMMC. La portadora incorpora 1× FMC HPC (8 pares GTH, 168 E/S) + 1× FMC LPC (1 par GTH, 72 E/S), PCIe 3.0 x8, 2 jaulas SFP+, doble Ethernet Gigabit, entrada/salida HDMI 4K/60, tarjeta SD y doble SATA, con relojes diferenciales de 200 MHz + 125 MHz. Totalmente compatible con el entorno de diseño Vivado, está lista para procesamiento de vídeo 4K, visión artificial, adquisición de datos de alta velocidad, radio definida por software y prototipado de comunicaciones de alta velocidad.
La interfaz, refrigeración, estructura y suministro por lotes pueden personalizarse según proyecto · respondemos en 1 día laborable tras el envío.
La DUKU060 está construida alrededor del FPGA industrial Xilinx Kintex UltraScale XCKU060-2FFVA1156I, e integra 726K celdas lógicas, 331.680 LUT, 663.360 flip-flops, 2.760 bloques DSP y 38 Mb de Block RAM, con 20 pares de transceptores GTH (hasta 16,3 Gbps por vía). El núcleo de 83,8×64,8 mm saca todas las E/S mediante conectores interboard de 168P, e integra 8 GB DDR4 (64 bits), 512 Mb QSPI y 16 GB eMMC. La portadora incorpora 1× FMC HPC (8 pares GTH, 168 E/S) + 1× FMC LPC (1 par GTH, 72 E/S), PCIe 3.0 x8, 2 jaulas SFP+, doble Ethernet Gigabit, entrada/salida HDMI 4K/60, tarjeta SD y doble SATA, con relojes diferenciales de 200 MHz + 125 MHz. Totalmente compatible con el entorno de diseño Vivado, está lista para procesamiento de vídeo 4K, visión artificial, adquisición de datos de alta velocidad, radio definida por software y prototipado de comunicaciones de alta velocidad.
| Parámetro | Especificación |
|---|---|
| Modelo de producto | DUKU060 V1.0 |
| Chip FPGA | Xilinx Kintex UltraScale XCKU060-2FFVA1156I |
| Grado de velocidad / Temp. | -2 speed grade · Industrial -40°C ~ 85°C |
| Celdas lógicas / LUT | 726K Logic Cells · 331,680 LUTs |
| FF / DSP / BRAM | 663,360 Flip-Flops · 2760 DSP Slices · 38 Mb Block RAM |
| Transceptores GTH | 20 pairs TX/RX, up to 16.3 Gbps per lane |
| PCI Express | 1× PCIe Gen3 x8 hard block (8.0 GT/s) |
| E/S de usuario | 296 single-ended / 148 differential pairs (HR 1.8/2.5/3.3V, HP 1.2/1.8V selectable) |
| Memoria a bordo | 8GB DDR4 (64-bit, up to 2400 Mbps) |
| Almacenamiento a bordo | 16GB eMMC · 512Mb QSPI Flash (2×256Mb) · SD card |
| Modos de arranque | JTAG · QSPI · eMMC · SD card (DIP switch selectable) |
| Relojes a bordo | 1×200MHz diff oscillator (FPGA) + 1×125MHz diff oscillator (GTH ref clock) |
| Interfaces FMC | 1 × FMC HPC (8 GTH, 168 IOs) + 1 × FMC LPC (1 GTH, 72 IOs) |
| Interfaces ópticas | 2 × SFP+ cages |
| Interfaces de vídeo | 1 × HDMI input + 1 × HDMI output (4K/60fps) |
| Otras interfaces | 2 × Gigabit Ethernet · 2 × SATA · UART · USB-JTAG · 4 user LEDs · 4 push buttons · 120P expansion · 40P expansion |
| Tamaño del núcleo | 83.8 × 64.8 mm · 168P board-to-board connector |
| Alimentación | +12V / 3A DC input |
Las estaciones base 5G/6G y los equipos de red de alta velocidad imponen requisitos estrictos de procesamiento de protocolos, reenvío de datos y latencia determinista. Con transceptores de alta velocidad, pilas de protocolos reconfigurables y canalizaciones paralelas, la FPGA impulsa la comunicación óptica de 100G, el procesamiento de protocolos y la aceleración de seguridad de red, proporcionando una plataforma de hardware de alto rendimiento y baja latencia, desde I+D hasta la producción en masa.
Los entornos industriales imponen requisitos estrictos a los equipos de control: amplio rango de temperatura, inmunidad a interferencias y latencia determinista. La FPGA gestiona control en tiempo real, análisis de protocolos y adquisición de E/S de alta velocidad con lógica paralela reconfigurable, proporcionando una base de hardware altamente fiable para expansión de PLC, control de movimiento y buses de comunicación industrial. Las placas de grado industrial de Duyuan soportan un amplio rango de temperatura de -40~85 °C y suministro estable a largo plazo, ayudando a los dispositivos a pasar de la verificación de prototipos a la producción en masa.
Desde laboratorios universitarios hasta la preinvestigación empresarial, verificar rápidamente algoritmos y arquitecturas de hardware es el primer paso crítico para el éxito de un proyecto. Las placas de desarrollo FPGA y los SoM de Duyuan proporcionan ricas interfaces de alta velocidad, diseños de referencia completos y soporte técnico de extremo a extremo para verificación de prototipos ASIC, adquisición de datos de alta velocidad, desarrollo de instrumentos e investigación académica, ayudando a los equipos a convertir ideas en sistemas de hardware funcionales rápidamente.
El vídeo 4K/8K, la visión artificial y las cámaras industriales imponen requisitos estrictos de latencia de extremo a extremo y cobertura de interfaces. Con rutas de vídeo directas en hardware y canalizaciones paralelas, la FPGA ofrece procesamiento determinista a nivel de microsegundos en codificación/decodificación de vídeo, preprocesamiento de imagen, interfaces multiprotocolo y transporte de baja latencia, soportando personalización profunda de servicios de vídeo y algoritmos de visión.
