DUKU15P SoM FPGA de alto rendimiento AMD Xilinx Kintex UltraScale+ XCKU15P
€2,267Impuestos no incluidos Ver detalles →
SoM industrial AMD Kintex UltraScale · 1176K lógica · 8GB DDR4+ECC · 20×16,3 Gbps GTH · PCIe Gen3 x8
La interfaz, refrigeración, estructura y suministro por lotes pueden personalizarse según proyecto · respondemos en 1 día laborable tras el envío.
SoM industrial AMD Kintex UltraScale · 1176K lógica · 8GB DDR4+ECC · 20×16,3 Gbps GTH · PCIe Gen3 x8

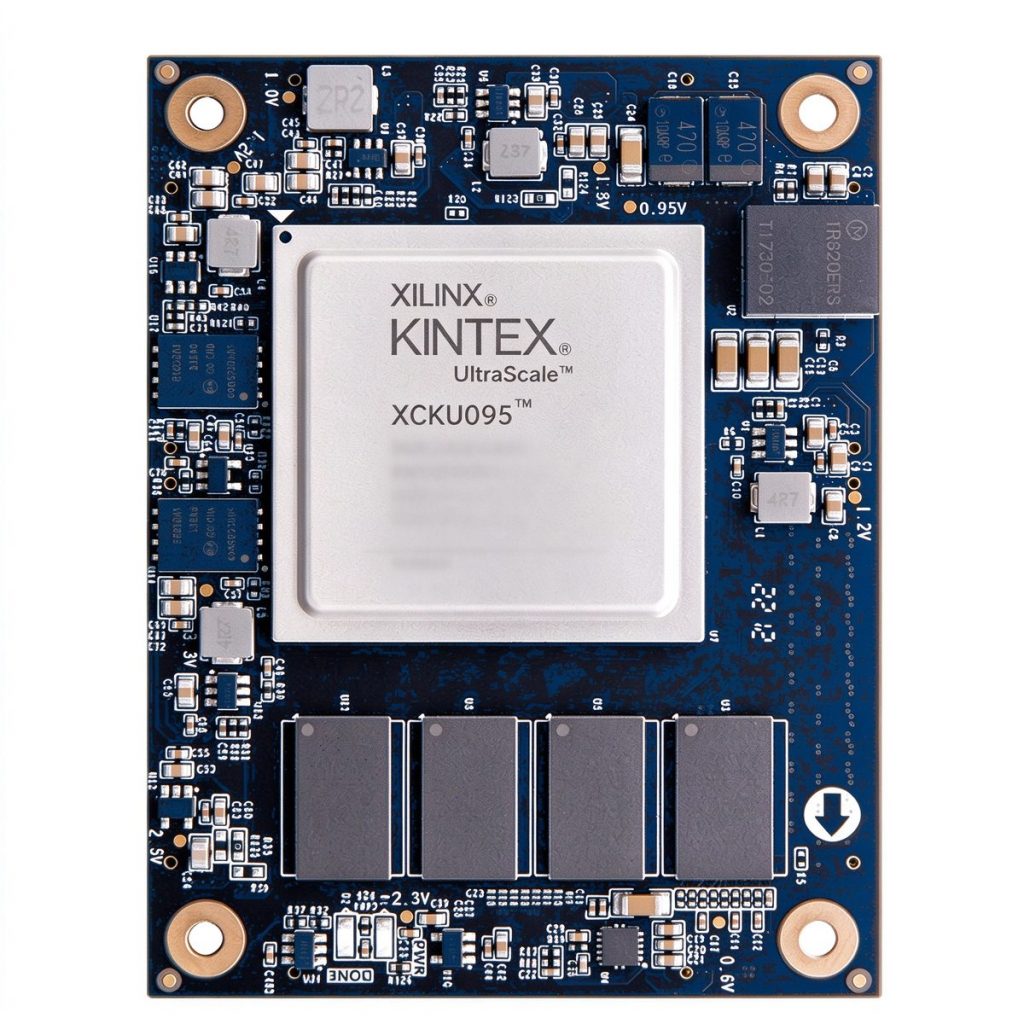

El SoM FPGA industrial XCKU095 está construido sobre el AMD Kintex UltraScale XCKU095-1FFVA1156I, manteniendo la arquitectura dividida SoM de 80×60 mm + placa base. Sobre la base de 1176K celdas lógicas, 768 bloques DSP, 20 transceptores GTH de 16,3 Gbps y un camino PCIe Gen3 x8, introduce cuatro mejoras clave: 8 GB DDR4 + ECC de alta capacidad y memoria fiable, carga de configuración de alta velocidad OSPI de 64 MB, una fuente de reloj programable y conectores interboard de alta velocidad de China con refrigeración activa, orientado a aplicaciones de alto cómputo y alta fiabilidad en centros de datos, 5G, control industrial, comunicaciones ópticas, imagen médica y videovigilancia.
| Parámetro | Especificación |
|---|---|
| Modelo de SoM | XCKU095 V1.1 |
| Modelo de chip FPGA | XCKU095-1FFVA1156I |
| Grado del chip | Speed grade -1; industrial; temperature range -40°C ~ 85°C |
| Celdas lógicas | 1176K |
| LUT | 537K |
| Flip-Flops | 1075K |
| Bloques DSP | 768 |
| Block RAM | 59.1Mb |
| Baldosas de gestión de reloj (CMT) | 16 |
| RAM distribuida máx. | 4800kb |
| Memoria a bordo | 8GB DDR4 + ECC: 4×2GB data (64-bit) + 1×ECC (8-bit) |
| Almacenamiento de configuración | 64MB OSPI (8-bit high-speed configuration loading) |
| Fuente de reloj | Programmable clock (Si5341-class, China-based compatible) |
| Transceptores de alta velocidad | 20×16.3Gbps GTH |
| PCI Express | PCIe Gen3 x8 |
| E/S | 302 HP I/O + 52 HR I/O |
| Conectores de placa a placa | 4×120-pin + 2×80-pin high-speed B2B (China-based high-speed connectors) |
| Refrigeración | Active cooling: aluminum heatsink + fan (standard) |
| Alimentación | 12V/3A input; onboard multi-rail power tree (0.95V/1.0V/1.2V/1.8V etc.) |
| PCB | 18 layers, dedicated power and GND planes |
| Dimensiones | 80×60×9.7mm (excl. heatsink height) |
| LED | 1× power LED + 1× DONE configuration LED |
Las estaciones base 5G/6G y los equipos de red de alta velocidad imponen requisitos estrictos de procesamiento de protocolos, reenvío de datos y latencia determinista. Con transceptores de alta velocidad, pilas de protocolos reconfigurables y canalizaciones paralelas, la FPGA impulsa la comunicación óptica de 100G, el procesamiento de protocolos y la aceleración de seguridad de red, proporcionando una plataforma de hardware de alto rendimiento y baja latencia, desde I+D hasta la producción en masa.
Los entornos industriales imponen requisitos estrictos a los equipos de control: amplio rango de temperatura, inmunidad a interferencias y latencia determinista. La FPGA gestiona control en tiempo real, análisis de protocolos y adquisición de E/S de alta velocidad con lógica paralela reconfigurable, proporcionando una base de hardware altamente fiable para expansión de PLC, control de movimiento y buses de comunicación industrial. Las placas de grado industrial de Duyuan soportan un amplio rango de temperatura de -40~85 °C y suministro estable a largo plazo, ayudando a los dispositivos a pasar de la verificación de prototipos a la producción en masa.
Los equipos médicos exigen los más altos niveles de calidad de imagen, rendimiento en tiempo real y fiabilidad. La FPGA proporciona canalizaciones de baja latencia y hardware altamente fiable para ISP de endoscopios, procesamiento de imágenes médicas y control de dispositivos, ayudando a los dispositivos médicos con base en China a lograr un desarrollo independiente y controlable en mejora de imagen, protocolos de interfaz y miniaturización de sistemas.
Desde laboratorios universitarios hasta la preinvestigación empresarial, verificar rápidamente algoritmos y arquitecturas de hardware es el primer paso crítico para el éxito de un proyecto. Las placas de desarrollo FPGA y los SoM de Duyuan proporcionan ricas interfaces de alta velocidad, diseños de referencia completos y soporte técnico de extremo a extremo para verificación de prototipos ASIC, adquisición de datos de alta velocidad, desarrollo de instrumentos e investigación académica, ayudando a los equipos a convertir ideas en sistemas de hardware funcionales rápidamente.
